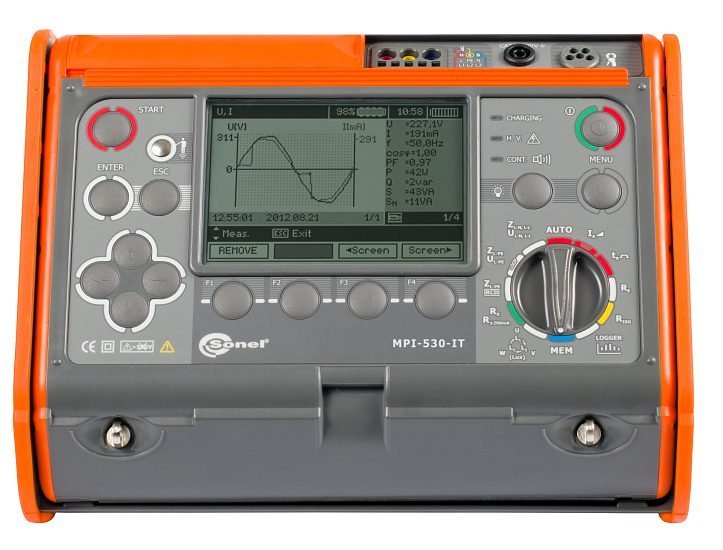

Sonel MPI-530-IT - Tester elektrických inštalácií a bleskozvodu impedancia 23 A

Multifunkčný prístroj Sonel MPI 530 IT na revíziu elektroinštalácií podľa ČSN EN 61557. Meranie impedancie slučky, odporu uzemnenia 3p, 4p, 3p+meracie kliešte, 2klešťovou metódou, meranie izolačného odporu napätím 1000 V, meranie parametrov prúdových chráničov AC, A a B, meranie kontinuity a odporu, test poradia fáz, meranie intenzity osvetlenia, meranie a záznam napätia, prúdu, frekvencie, výkonov a účinníka, harmonický analyzátor. Akumulátor Ni-MH, pamäť, softvér. Súčasťou dodávky sú všetky potrebné meracie vodiče a sondy.

Hlavné funkcie:

Izolačné rezistory:

• meranie izolačných odporov s automatickým vybitím meraného objektu
• automatické meranie izolačných odporov 3-, 4- a 5-vodičových káblov
  s voliteľným adaptérom AutoISO-1000C
• automatické blokovanie merania pri prítomnosti cudzieho napätia

Impedancia slučky:

• meranie impedancie slučky prúdom 23 A aj v IT sieťach
• meranie impedancie slučky Zsbez vybavenia chrániček
• meranie vnútorného odporu sieteZI
• rozlíšenie 0,001 ohm
• výpočet skratového prúdu Ik
• výpočet zložky Rs a zložky Xs impedancie slučky

Zemné rezistory:

• meranie zemných rezistorov sondami

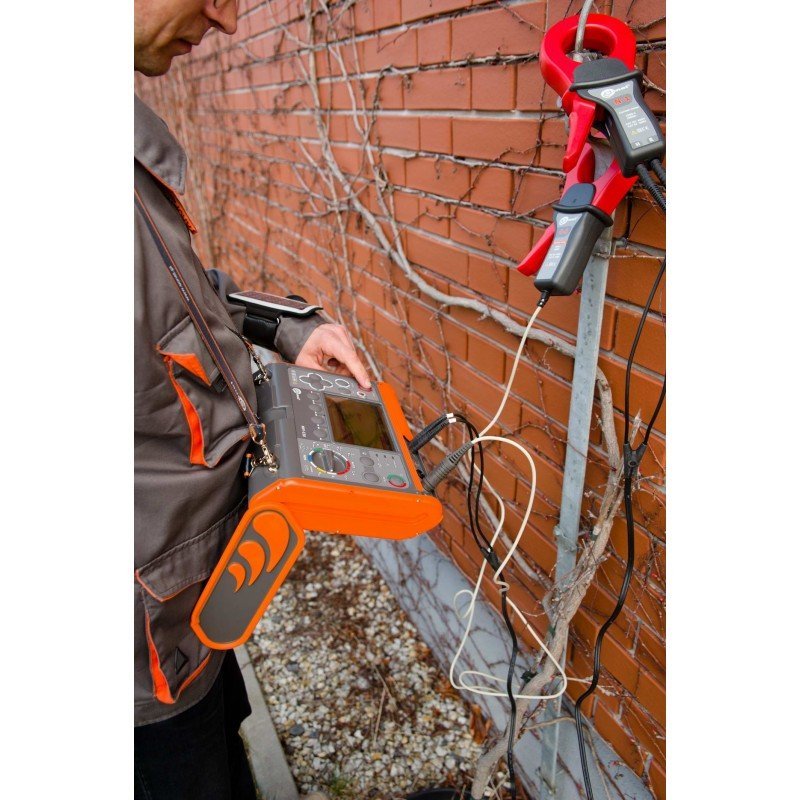

• meranie zemných rezistorov meracími kliešťami (bez rozpojenia)
• meranie rezistivity pôdy (Wennerova metóda)
• kompenzácia vplyvu rušivých napätí

Prúdové chráničky (RCD):

• testovanie prúdových chráničiek B, A, AC aj v IT sieťach
• meranie vybavovacieho prúdu a vybavovacieho času aj počas jedného merania

Prechodové rezistory:

• meranie prechodových odporov prúdom +/- 200mA a priebežné meranie
• kontrola spojitosti ochranného vodiča a zapojenia zásuvky

Záznam (datalogger, max. 5850 záznamov) a analýza napätia, AC prúdu a výkonu:

• meranie a záznam napätia do 500 V, s frekvenciou od 45 do 65 Hz
• meranie a záznam prúdu TRMS od 0,1 mA do 3 kA podľa použitých prúd. prevodníkov
• meranie a záznam činného, zdanlivého a jalového výkonu, účinníku od 0,00 ... 1,00
• meranie a záznam skreslenia napätia TRMS 0 ... 500 V až do 40. harmonickej
• meranie a záznam skreslenia prúdu TRMS 0 ... 1000 A až do 40. harmonickej
• meranie a záznam celkového harmonického skreslenia do 40. harmonickej

Rozsah dodávky:

• Prístroj Sonel MPI-530-IT
• Zásuvkový ovládač
• Meracie vodiče 3ks (modrý, žltý, červený)
• Meracie hroty 3ks (modrý, žltý, červený)
• Krokodílové svorky 3ks (modrá, žltá, červená)
• Sada na meranie zemných odporov (modrý vodič 15m, červený vodič 20m, 2 kovové sondy)
• Sieťový adaptér
• akumulator NiMH 4,8V 4,2Ah
• Nabíjačka do auta na 12V
• USB kábel,
• softvér Sonel Reader,
• Kalibračný certifikát,
• Návod
• Popruhy na prístroj

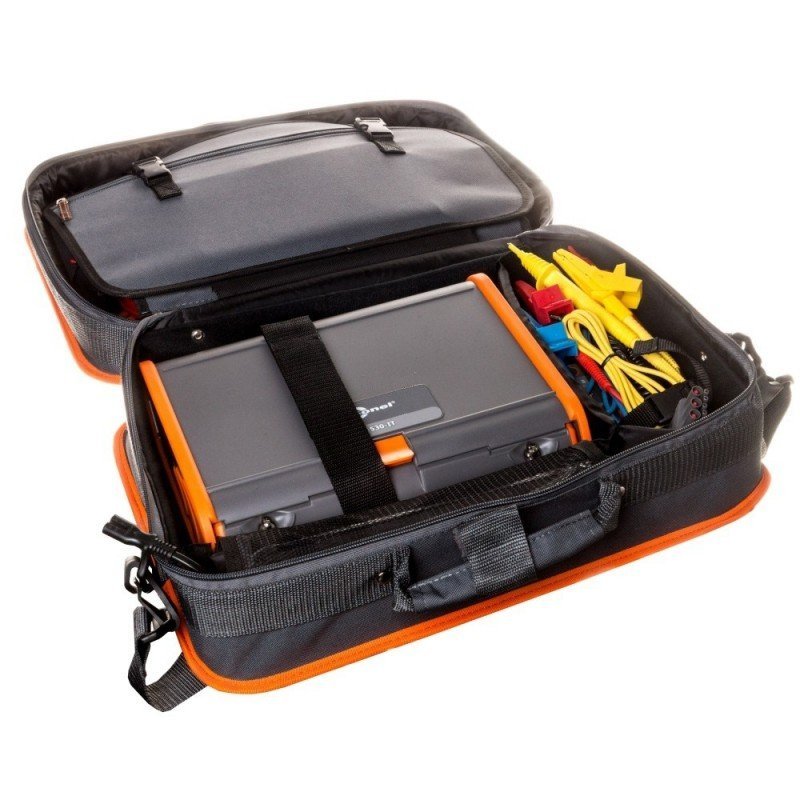

• Prenosná taška,
• Kartónový obal
