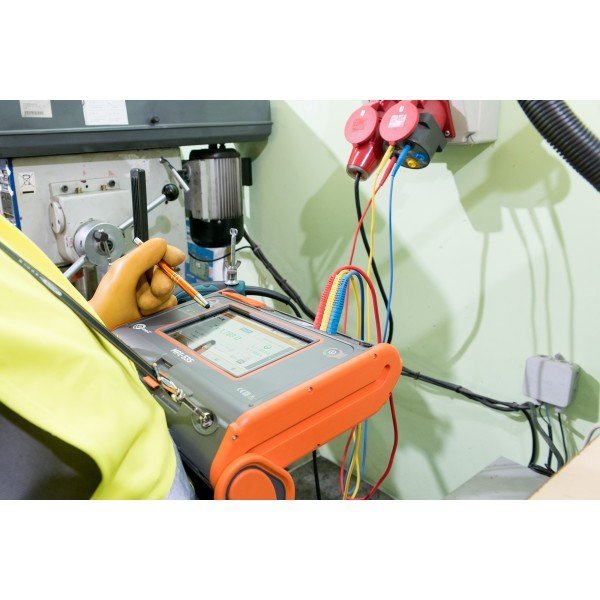

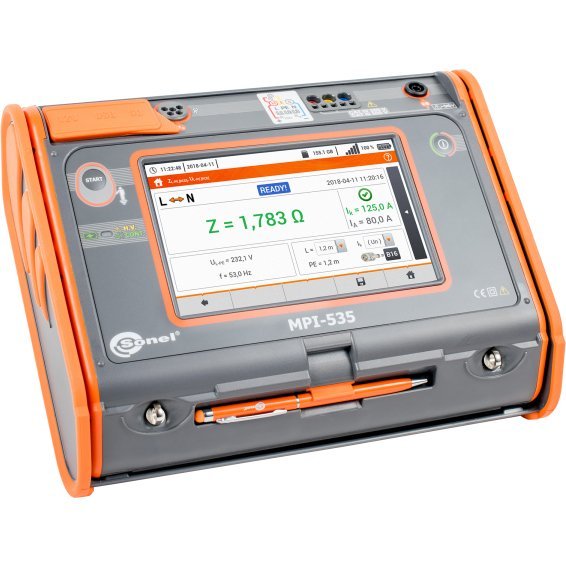

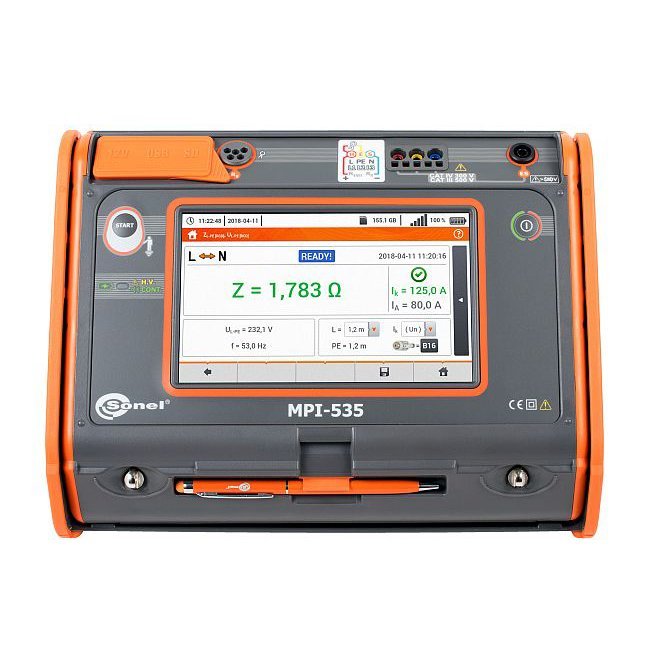

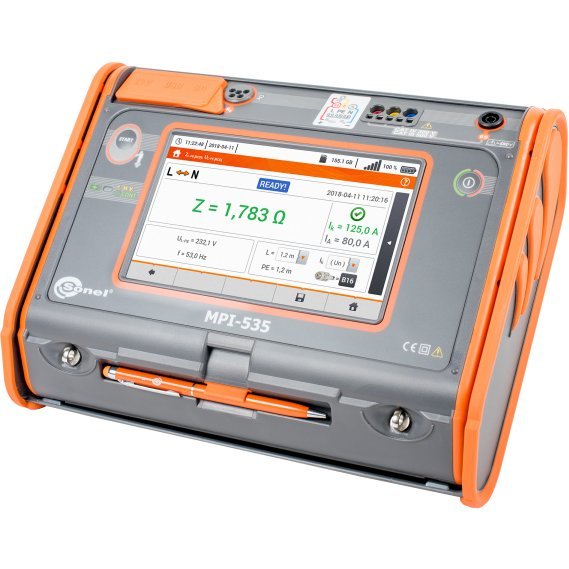

Sonel MPI-535 - Tester elektrických inštalácií a bleskozvodu 95–500 V

Sonel MPI-535 je prístroj s najväčšímfarebným 7" dotykovým LCD displejom na trhu= výrazne ergonomické a ľahké ovládanie prístroja. Vymeniteľná pamäťová karta - jednoduché zväčšenie pamäťovej kapacity. Li-ion batéria - dlhšia pracovná doba prístroja. Meranie všetkých parametrov vzťahujúcich sa k uzemneniu a ochrane pred úrazom elektrickým prúdom jedným prístrojom namiesto viacerých.

rýchle meranie impedancie slučky s prúdovým chráničom bez vybavenia (do niekoľkých sekúnd) - šetrí čas
automatické meranie - možnosť vykonávať automatické meranie v sekvencii - zjednodušené meranie
krátky čas od merania k tvorbe protokolu - šetrí čas
prístroj má vstavanú nápovedu so schémami zapojenia pre meranie.
Vďaka tomu si ich môže používateľ rýchlo pozrieť a tak sa uistiť, ako sa správne pripojiť k danému systému pre požadovaný druh merania.
ochrana proti vnikaniu prachu a vody je zabezpečená krytím IP51

SONEL MPI-535 môže byť použitý na všetky merania pre prevádzkovanie elektrických rozvodov v súlade s požiadavkami príslušných noriem:

• impedancia slučky (v obvodoch s prúdovými chráničkami) v IT sieťach
• parametre prúdových chráničiek AC, A, B, B +, F v IT sieťach
• izolačný odpor
• odpor uzemnenia (4 meracie metódy + meranie rezistivity)
• kontinuita ochranného vodiča a ekvipotenciálneho prepojenia
• Meranie osvetlenia
• určenie poradia fáz
• určenie smeru otáčania motora
• komplexné meranie nabíjacích staníc elektrických vozidiel s voliteľným adaptérom EVSE-01

Meracie funkcie prístroja MPI-535

(Podrobné parametre nájdete v katalógovom liste v pdf, vyššie)

Izolačné odpory:

• meranie izolačných odporov s automatickým vybítím meraného objektu
• meracie napätie 50V, 100V, 250V, 500V, 1000V
• automatické meranie izolačných odporov 3-, 4- a 5-vodičových káblov s voliteľným adaptérom AutoISO-1000C
• automatické blokovanie merania pri prítomnosti cudzieho napätia

Impedancia slučky:

• meranie impedancie slučky Zs prúdom 23 A (230), 41,5 A (415V / 10 ms)
• meranie impedancie slučky Zs aj bez vybavenia chráničky
• rozlíšenie 0,001 Ohm
• výpočet skratového prúdu Ik
• výpočet zložky Rs a zložky Xs impedancie slučky

Odpory uzemnenia:

• meranie zemných odporov sondami 3P
• meranie zemných odporov sondami 4P
• meranie zemných odporov sondami 3P + meracie kliešte
• meranie zemných odporov 2x kliešťami (bez rozpojenia)
• meranie rezistivity pôdy (Wennerovou metóda)
• nastavenie vzdialenosti meracích sond do 1m do 30m
• blokovanie merania pri rušivom napätí nad 24 V
• meranie rušivého napätia do 100 V

Prúdové chráničky (RCD):

• testovanie prúdových chráničov AC, A, B, B +, F iv IT sieťach
• meranie parametrov RCD aj automatickým spôsobom

Prechodové odpory:

• meranie prechodových odporov prúdom 200 mA, 8 mA a kontinuálne meranie
• kontrola spojitosti ochranného vodiča a zapojenia zásuvky s akustickou signalizáciou
• kompenzácia odporu meracích vodičov

Poradie fáz a smer otáčania motora:

• kontrola poradia fáz: zhodné (správne), opačné (nesprávne)
• rozpätie napätia inštalácie UL-L: 95 V ... 500 V (45 Hz ... 65 Hz)
• zobrazované hodnoty medziľahového napätia
• rozpätie napätia motorov: 1 V ÷ 500 V AC
• meracie prúd (na každú fázu):<3,5 mA

Intenzita osvetlenia:

• meranie intenzity osvetlenia
• rozsahy a presnosť merania sú podľa použitej, voliteľnej luxmetrickej sondy (LP-1, LP-10B, LP-10A)

Štandardné príslušenstvo dodávané s prístrojom Sonel MPI-540:

• zásuvkový adaptér WS-03 aktivujúci meranie (zástrčka UNI-Schuko) (kat. III 300 V) - WAADAWS03
• kábly 1,2 m s CAT III / 1000 V ukončené banánkami - 4 ks:
• žltý - WAPRZ1X2YEBB
• červený - WAPRZ1X2REBB
• o modrý - WAPRZ1X2BUBB
• kábly pre meranie uzemnenia na navíjacích kotúčoch (s banánkami):
• 15 m modrý - WAPRZ015BUBBSZ
• 30 m červený - WAPRZ030REBBSZ
• krokodílové svorky 1 kV 20 A (CAT III / 1000 V) - 4 ks:
• o žltá K02 - WAKROYE20K02
• o červená K02 - WAKRORE20K02
• o modrá K02 - WAKROBU20K02
• meracie hroty s banánovým vstupom (CAT III / 1000 V) - 3 ks:
• o žltý - WASONYEOGB1
• o červený - WASONREOGB1
• o modrý - WASONBUOGB1
• zemná sonda 30 cm - 2 ks - WASONG30
• zdroj pre nabíjanie akumulátorov Z7 - WAZASZ7
• kábel pre nabíjanie akumulátorov (zástrčka IEC C13, 230 V) - WAPRZLAD230
• brašňa na tester a príslušenstvo - WAFUTL2
• popruhy na tester (dlhý 1,5 m a krátky 30 cm) - WAPOZSZEKPL
• akumulátor Li-ion 11,1 V 3,4 Ah - WAAKU15
• prepájací kábel USB - WAPRZUSB
• software Sonel Reader zadarmo na stiahnutie
• skrátená používateľská príručka v češtine
• záručný list
• kalibračný certifikát od výrobcu
