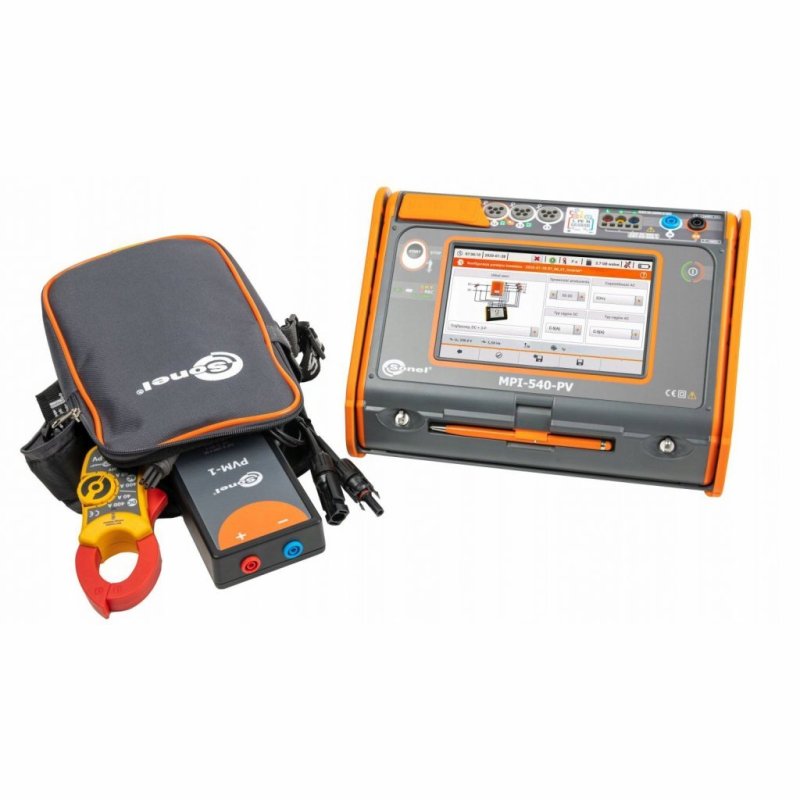

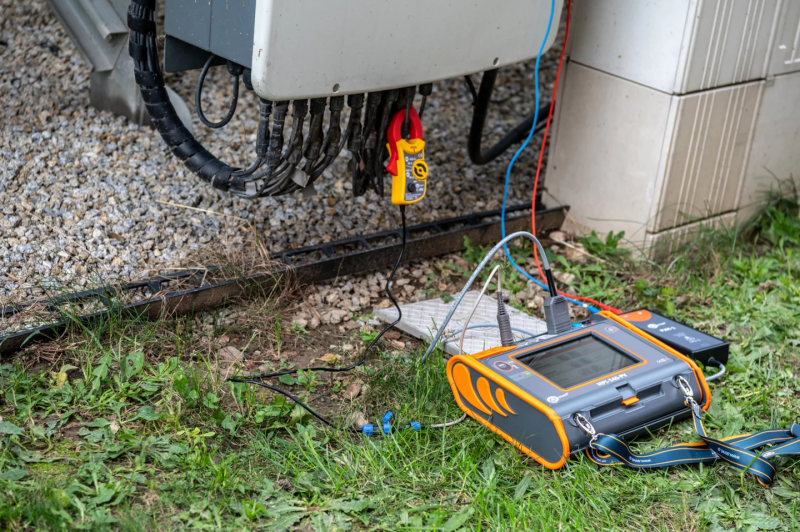

Sonel MPI-540-PV Solar - Tester elektrických inštalácií EN 62446

Multifunkčný meradlo parametrov elektrického a FV systému s flexibilnými cievkami a sadou na meranie slnečného žiarenia v sete MPI-540-PV + IRM-1.

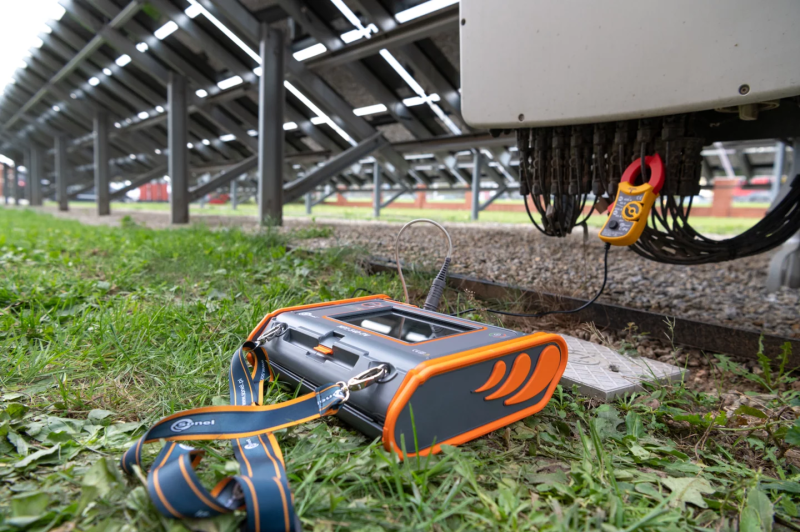

Multifunkčnosť prístroja Sonel MPI 540 dokazuje, že jeden prístroj môže byť použitý na vykonanie všetkých potrebných meraní špecifikovaných normou STN33 2000-6ed. 2.Tiež je určený najmä na testovanie fotovoltaických inštalácií.Zariadenie umožňuje kompletnú sadu testov v súlade s normou EN 62446. Pre okamžité vyhodnotenie správnosti testovanej inštalácie môžu byť používateľom zadané limity pre jednotlivé meracie procedúry.
Po ukončení merania prístroj jasne pomocou ikon indikuje, či výsledok merania vyhovuje požiadavkám štandardu alebo nie. K dispozícii sú nasledujúce merania:

Hlavné funkcie:

• Meranie fotovoltaických inštalácií podľa normy EN-62446
• Protokol skúšky fotovoltaickej inštalácie so softwáromSonel Reports PLUS

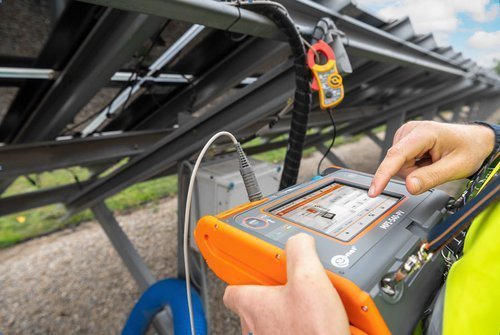

• 7" grafický dotykový displejpre ľahkú obsluhu a čítanie. Vďaka tomu budú namerané hodnoty a notifikácie prístroja dokonale viditeľné. Displej má širokú škálu nastavenia kontrastu tak aby používateľovi umožnil ľahké odčítanie tak v tmavších miestach, ako aj v slnečnom prostredí.
• Výrazne rýchlejšie meranie impedancie skratovej slučky v obvodoch s prvkami RCD. Čas merania bol skrátený z 30 sekúnd na približne 4 sekundy. Ide o viac ako šesťnásobné zrýchlenie, ktoré priamo skracuje čas všetkých meraní a celý proces je tak efektívnejší.
• Bezprecedentná schopnosť vykonávať všetky merania pomocou napájania zo siete. S prístrojom MPI 540 sa nemusíte obávať, že sa batéria vybije pred koncom merania. Nepretržité merania je možné vykonávať pomocou adaptéra dodávaného s prístrojom. Navyše cez 12V vstup je možné prístroj nabíjať napr. zo zapaľovačovej zásuvky vo vašom automobile alebo pomocou powerbanky.
• Nová Li-ion batéria zabezpečuje autonómny provoz až 8 hodín. Batéria netrpí tzv. pamäťovým efektom, ponúka veľkú kapacitu a vysoký výkon. Úplné nabitie prázdnej batérie pritom zaberie len okolo 2 hodín.
• Rozšírená pamäť umožňuje používateľovi vytvoriť úplnú štruktúru merania pre testovaný objekt so schopnosťou popísať objekty a body. Každý bod tak môže mať svoju vlastnú históriu merania. To umožňuje používateľovi rýchlo posúdiť, ako sa výsledky testovaného objektu menia rok od roku.
• Zabudovaný kalkulátor energetických strátzabezpečuje rýchly odhad potenciálnych nákladov v dôsledku nízkej kvality napájacieho siete. Kalkulátor aktívneho energetického tarifu navyše poskytuje rýchle vyhodnotenie ekonomicky najvýhodnejšieho tarifu.
• Bezdrôtové technológie Wi-Fi a Bluetooth. Tieto technológie sa používajú na prenos dát, programovanie meradla, spoluprácu s mobilnými aplikáciami, cloudom, čítačkou čiarových kódov, BT slúchadlami a s ďalšími budúcimi technológiami.

Meranie impedancie skratovej slučky s rozlíšením 0,001 ≤ /strong>. Môže byť vykonávané v elektrických inštaláciách po celom svete, v obvodoch L-PE, L-N alebo L-L. Očakávaný skratový prúd sa vypočíta automaticky na základe nameraného napätia alebo menovitého napätia zvoleného používateľom. Meranie sa vykonáva prúdom cca. 23 A za polovicu času, čo zabezpečuje vysokú presnosť. Používateľ môže tiež merať slučku v systémoch s prvkami RCD bez ich vybavenia v krátkom čase (asi 4 sekundy).

Testovanie RCD chráničov. Prístroj je prispôsobený na testovanie všetkých typov chráničov AC, A, F, B, B+, štandardných, selektívnych a krátkodobě oneskorených s menovitým prúdom od
10 mA do 1000 mA. Ďalšou jedinečnou funkciou je potom súčasné meranie času vybavenia a prúdu počas jedinej meracej procedúry.

Meranie izolačného odporu. Prístroj ponúka nastavenie piatich skúšobných napätí: 50 V, 100 V, 250 V, 500 V a 1000 V. Bezpečnosť používateľa je zabezpečená automatickým vybítím skúšaného objektu po ukončení alebo prerušení merania. Meraný rozsah je až 10 GΩ. Meranie môže byť tiež vykonávané priamo v zásuvkách s použitím adaptéra s jednofázovou zástrčkou. V trojfázových obvodoch je možné použiť jedinečný adaptér AutoISO-1000C, ktorý umožňuje automaticky vykonávať požadované merania na viacžilových kabeloch.

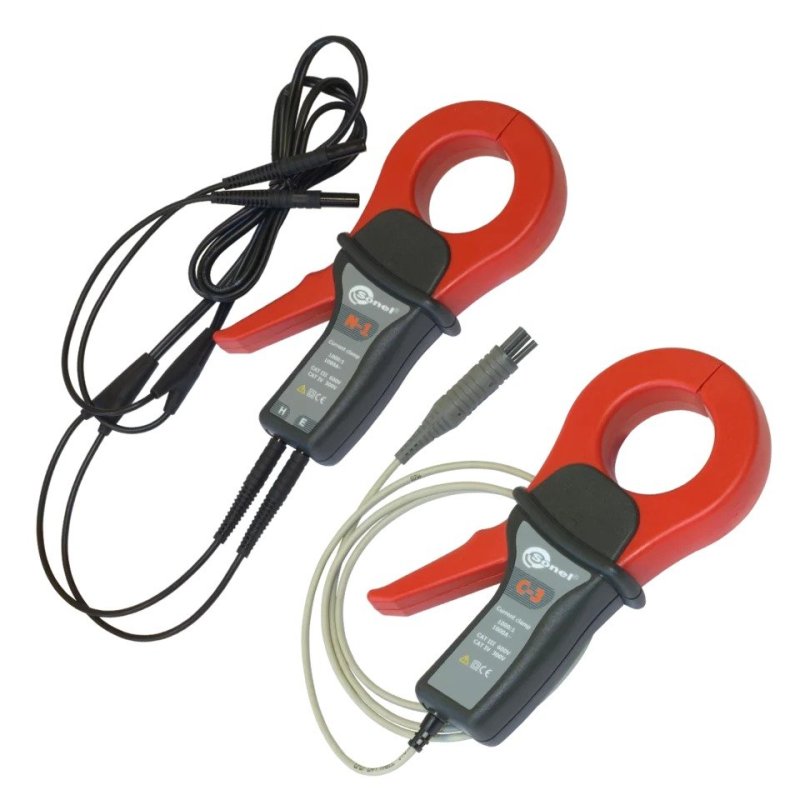

Meranie zemného odporu. Meranie zemného odporu môže byť vykonané metódami: 3 alebo 4vodičová, 3vodičová + kliešte alebo klešťovou metódou (princíp prijímacích a vysielacích kleští). Prístrojom je tiež možné merať rezistivitu pôdy Wennerovou metódou.

Meranie kontinuity spojenia a ochranného vodiča. Používateľ môže vykonávať meranie prúdom 10 mA a bzučiakom alebo prúdom 200 mA tečúcim v oboch smeroch (skúška kontinuity ochranného vodiča v súlade s požiadavkami normy) vrátane kompenzácie odporu elektrického vedenia.

Tester poradia fáz a smeru otáčania hriadeľa motora. Prístroj umožňuje skontrolovať smer fázy. Na uľahčenie merania môžete použiť voliteľné adaptéry pre trojfázové zásuvky 16, 32 a 63 A. Jedinečnou vlastnosťou je tiež meranie smeru otáčania hriadeľa motora. Táto funkcia je veľmi užitočná na kontrolu trojfázových motorov po ich generálnej oprave.

Meranie intenzity osvetlenia. Pomocou voliteľnej externej sondy na meranie intenzity osvetlenia prístroj zmeníte na profesionálny luxmetr triedy A alebo B a je možné s ním vykonávať merania v súlade so štandardom EN 12464 a to vrátane núdzového osvetlenia.

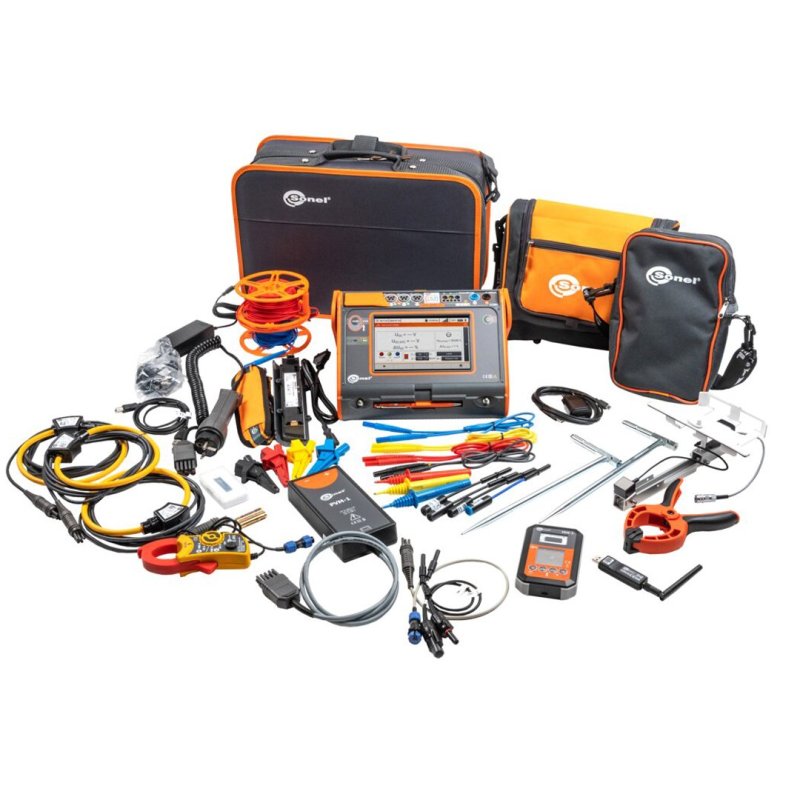

Obsahuje merač IRM-1, komunikačný modul LoRa-1, držiak merača IRM-1, prepájací kábel a prenosnú brašňu.

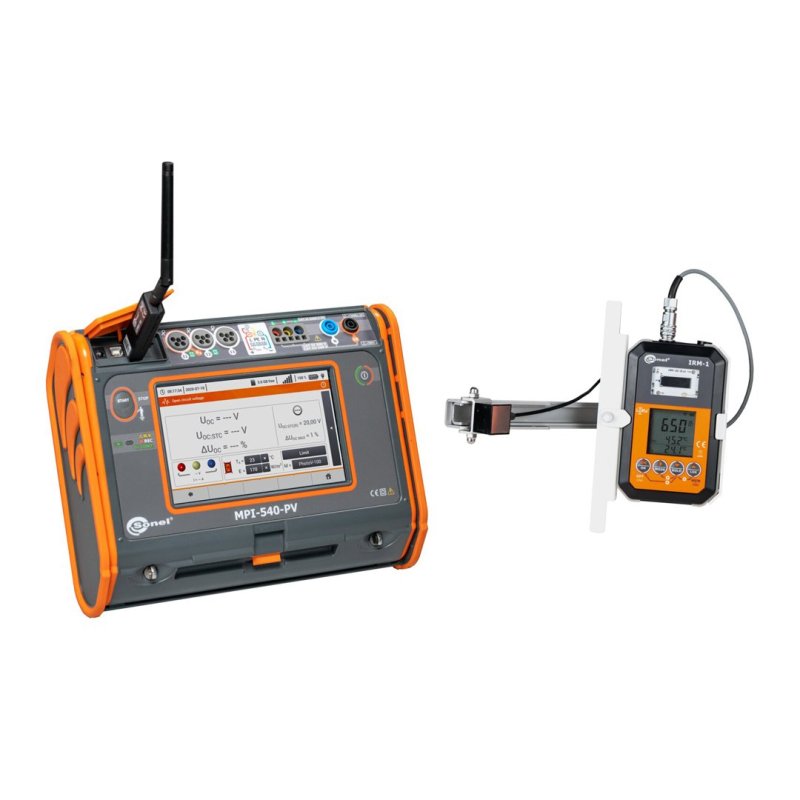

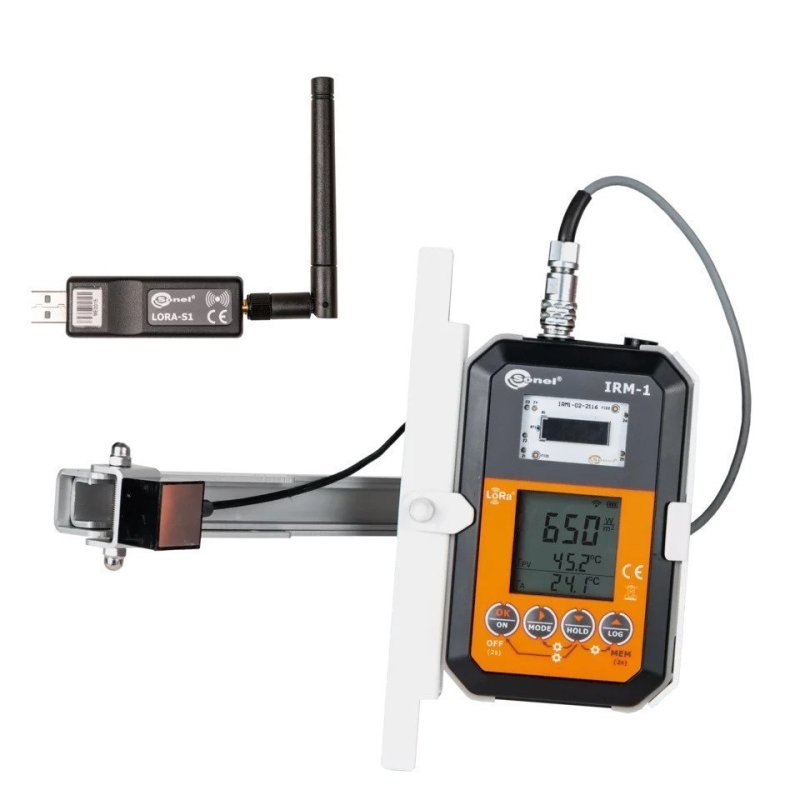

IRM-1, malý, ale nepostrádateľný pre testovanie FV systémov. Meraním hodnôt slnečného žiarenia, ako aj teplôt panelov a okolia poskytuje potrebné údaje pre prevod výsledkov do podmienok STC. Zabudovaný záznamník s pamäťou na 5000 záznamov umožňuje použitie prístroja ako nástroja v procese návrhu FVE, ako aj diagnostiky problémov so tienením panelov.

IRM-1 | Vlastnosti

Meranie slnečného žiarenia a teploty.
Rozhranie LoRa pre komunikáciu s meracím zariadením PVM-1020 - ponúka väčší dosah ako technológia Bluetooth!
Automatická synchronizácia dát s meracím prístrojom PVM-1020.
Zabudovaný kompas a snímač sklonu.
Zabudovaný záznamník, ktorý sa dá použiť na zaznamenávanie slnečného žiarenia pred výstavbou FV systémov, ako aj na meranie tieňovania existujúcich systémov.
Veľká meraná pamäť: 999 vyrovnávacích pamätí a 5000 záznamov záznamníka k dispozícii (jednorazový záznam) s možnosťou ich prepísania (nepretržitý záznam).

IRM-1 | Merané parametre

Intenzita slnečného žiarenia (osvetlenie) v W/m2 alebo BTU/ft2 h:
v W/m2: 100 W/m2 …1400 W/m2 ±(5% m.v. + 2d)
v BTU/ft2 h: 32 BTU/ft2 h…444 BTU/ft2 h ±(5% m.v. + 2d)
Teplota PV panelu v °C alebo °F: -20,0 °C…100,0 °C
Okolitá teplota v °C alebo °F: -20,0 °C…100,0 °C
Uhol sklonu panelov: -90°...+90°
Orientácia panelov pomocou vstavaného kompasu: 0°...360°

IRM-1 | Tesnosť a odolnosť

Merač svetla funguje dobre v drsných podmienkach prostredia. Ochranu proti vniknutiu prachu a vody zabezpečuje kryt s krytím IP65. Toto je obzvlášť dôležité pri meraniach na fotovoltaických systémoch, čo sú vonkajšie inštalácie.

IRM-1 | Komunikácia a software

Namerané údaje z IRM-1 je možné preniesť do počítača cez USB port. Okrem toho má zariadenie zabudované bezdrôtové rozhranie LoRa (Long Range) na automatickú výmenu dát s meračom PVM-1020 – aj na veľké vzdialenosti.

Rozsah dodávky:

• zásuvkový adaptér WS-03 s tlačítkami START / ENTER (zástrčka UNI-Schuko) (kat. III 300 V) - WAADAWS03
• meracie vodiče 1,2 m s CAT III / 1000 V ukončené banánkami - 4 ks:
• o žltý - WAPRZ1X2YEBB
• o červený - WAPRZ1X2REBB
• o modrý - WAPRZ1X2BUBB
• o čierny s označením N - WAPRZ1X2BLBBN
• meracie vodiče na meranie uzemnenia na navíjacích kotúčoch (s banánkami):
• o 15 m modrý - WAPRZ015BUBBSZ
• o 30 m červený - WAPRZ030REBBSZ
• krokosvorky 1 kV 20 A (CAT III / 1000 V) - 4 ks:
• o žltá K02 - WAKROYE20K02
• o červená K02 - WAKRORE20K02
• o modrá K02 - WAKROBU20K02
• o čierna K02 - WAKROBL20K02
• meracie hroty s banánovými vstupom (CAT III / 1000 V) - 3 ks:
• o žltý - WASONYEOGB1
• o červený - WASONREOGB1
• o modrý - WASONBUOGB1
• flexibilné meracie kliešte F-3A s prúdom do 3 000 A AC (Ø 120 mm) - 3 ks - WACEGF3AOKR
• adaptér PVM-1 - WAADAPVM1
• adaptér banánových zásuviek MC4 (sada) pre adaptér PVM-1 - WAADAMC4
• meracie kliešte C-PV (40 / 400A, AC / DC) - WACEGCPVOKR
• adaptér (kábel) pre kliešte C-PV - WAADACPV
• zemná sonda 30 cm - 2 ks - WASONG30
• napäťový adaptér so závitom M4 / M6 - komplet 4 ks - WAADAM4M64
• nabíjačka akumulátorov Z7 - WAZASZ7
• sieťový kábel pre nabíjačku akumulátorov (zástrčka IEC C13, 230 V) - WAPRZLAD230
• kábel pre nabíjanie z autozásuvky 12V - WAPRZLAD12SAM
• popruhy na prístroj (dlhé 1,5 m a krátke 30 cm) - WAPOZSZEKPL
• akumulátor Li-ion 11,1 V 3,4 Ah - WAAKU15
• microSD karta min. 4 GB
• prepájací kábel USB - WAPRZUSB
• software Sonel Reader na prenos dát z meracieho zariadenia - WAPROREADER - na stiahnutie TU
• software Sonel Analysis 4 na analýzu zaznamenaných údajov siete - WAPROANALIZA4
• skrátená používateľská príručka v češtine
• kompletný návod v češtine
• menu prístroja je v slovenčine
• záručný list
• kalibračný certifikát od výrobcu
• merač teploty IRM-1 a slnečného žiarenia
• LoRa-1 adaptér USB pre bezdrôtový prenos dát do MPI-540-PV
• Sada pre montáž meradla slnečného žiarenia pre FV panely + sonda na meranie teploty FV panelov a teploty okolia
• 5 V napájanie s výstupom USB 2.0 a odnímateľným micro-USB kábel
• Batoh L19
