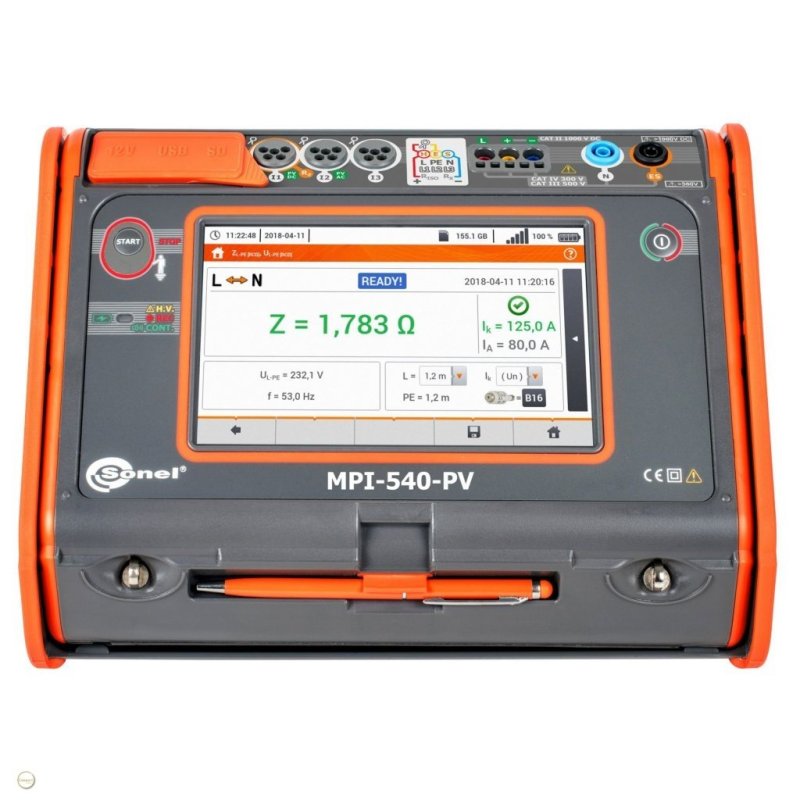

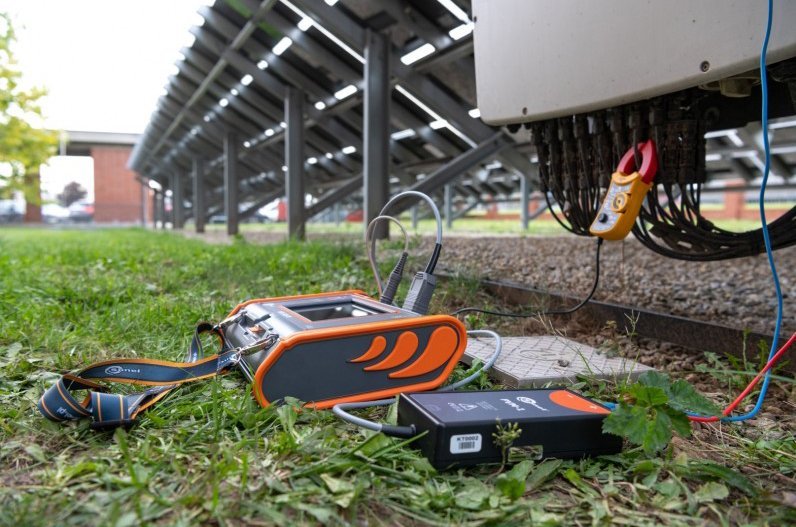

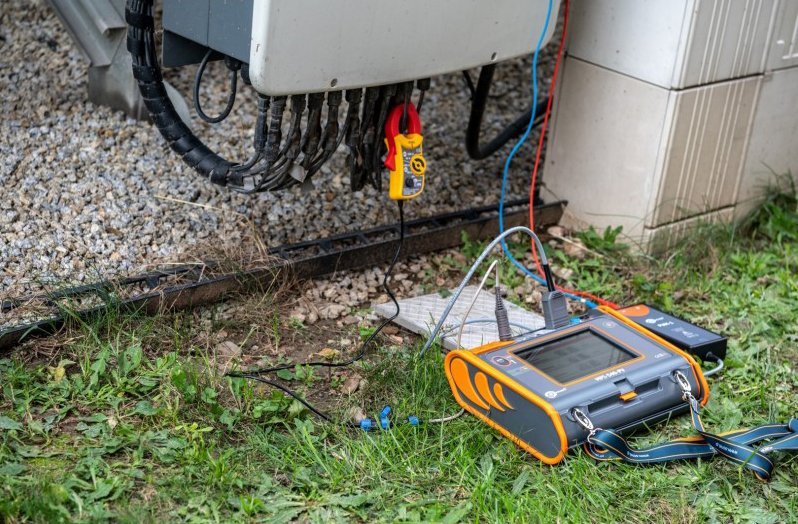

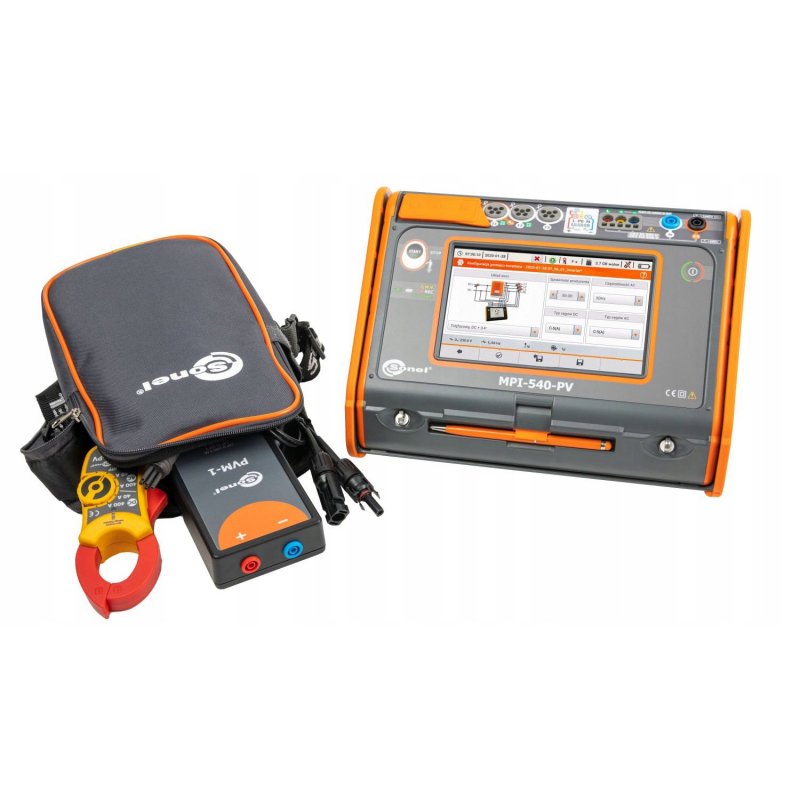

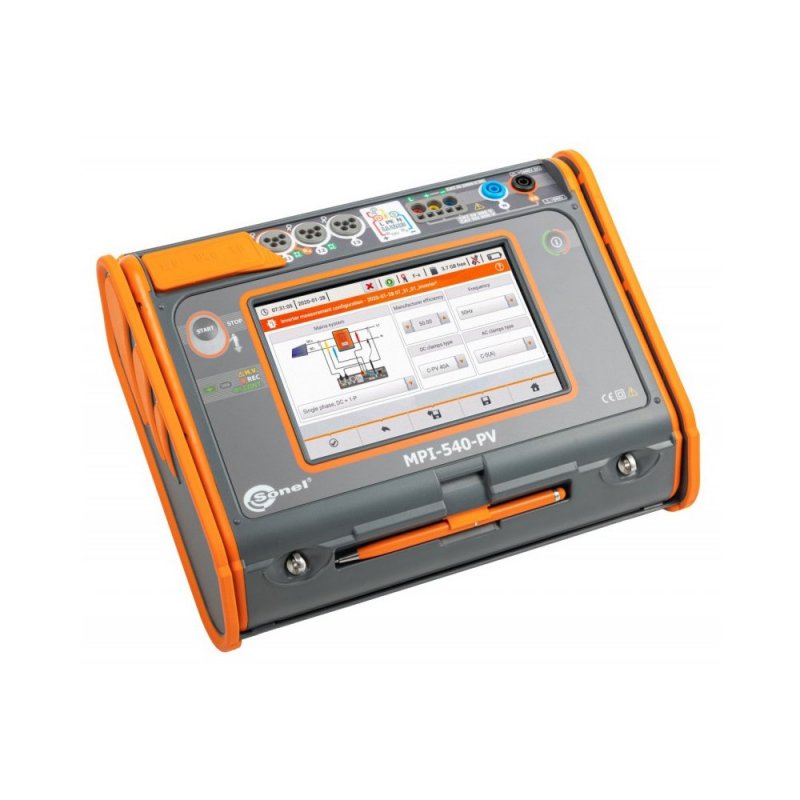

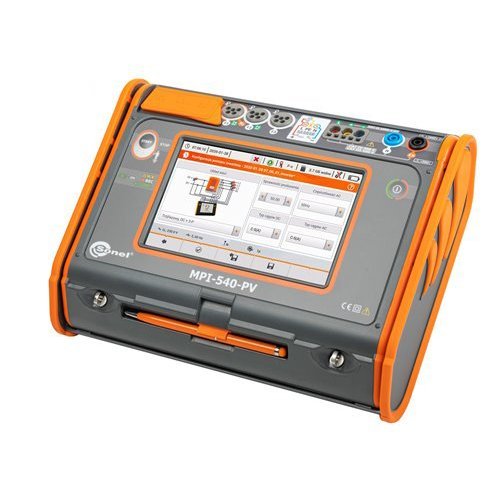

Sonel MPI-540-PV - Tester elektrických inštalácií Meranie impedancie 0

Multifunkčnosť prístroja Sonel MPI 540 dokazuje, že jeden prístroj môže byť použitý na vykonanie všetkých potrebných meraní špecifikovaných normou STN 33 2000-633 2000-6ed. 2.Tiež je určený najmä na testovanie fotovoltaických inštalácií.Zariadenie umožňuje kompletnú sadu testov v súlade s normou EN 62446. Pre okamžité vyhodnotenie správnosti testovanej inštalácie môžu byť používateľom zadané limity pre jednotlivé meracie procedúry.
Po ukončení merania prístroj jasne pomocou ikon indikuje, či výsledok merania vyhovuje požiadavkám štandardu alebo nie. K dispozícii sú nasledujúce merania:

Hlavné funkcie:

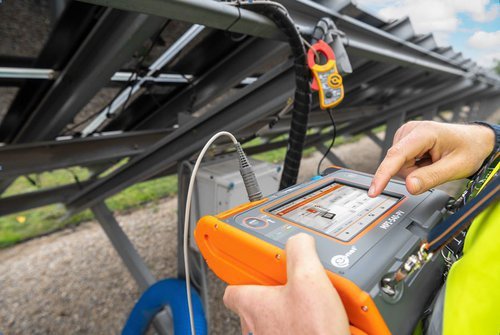

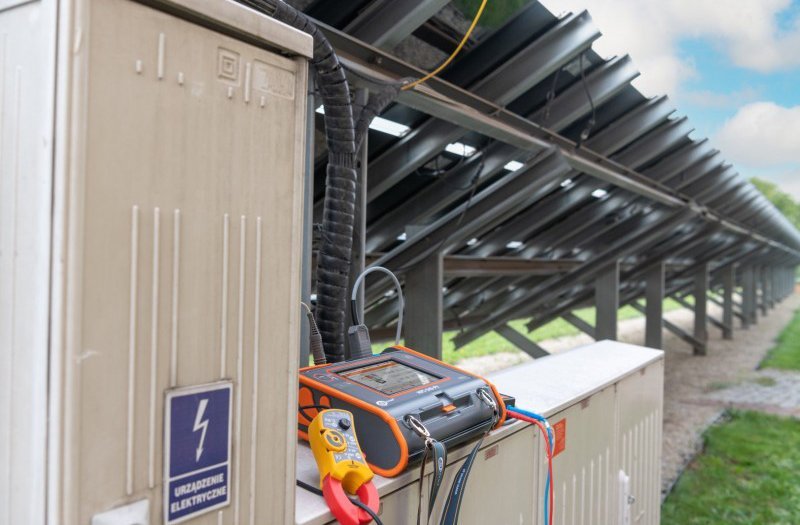

• Meranie fotovoltaických inštalácií podľa normy EN-62446
• Protokol skúšky fotovoltaickej inštalácie so softwáromSonel Reports PLUS
• 7" grafický dotykový displejpre ľahkú obsluhu a čítanie. Vďaka tomu budú namerané hodnoty a notifikácie prístroja dokonale viditeľné. Displej má širokú škálu nastavenia kontrastu tak aby používateľovi umožnil ľahké odčítanie tak v tmavších miestach, ako aj v slnečnom prostredí.
• Výrazne rýchlejšie meranie impedancie skratovej slučky v obvodoch s prvkami RCD. Čas merania bol skrátený z 30 sekúnd na približne 4 sekundy. Ide o viac ako šesťnásobné zrýchlenie, ktoré priamo skracuje čas všetkých meraní a celý proces je tak efektívnejší.
• Bezprecedentná schopnosť vykonávať všetky merania pomocou napájania zo siete. S prístrojom MPI 540 sa nemusíte obávať, že sa batéria vybije pred koncom merania. Nepretržité merania sa dajú vykonávať pomocou adaptéra dodávaného s prístrojom. Navyše cez 12V vstup sa dá prístroj nabíjať napr. zo zapaľovača v vašom automobile alebo pomocou powerbanky.
• Nová Li-ion batéria zabezpečuje autonómny provoz až 8 hodín. Batéria netrpí tzv. pamäťovým efektom, ponúka veľkú kapacitu a vysoký výkon. Úplné nabitie prázdnej batérie pritom zaberie len okolo 2 hodín.
• Rozšírená pamäť umožňuje používateľovi vytvoriť úplnú štruktúru merania pre testovaný objekt so schopnosťou popísať objekty a body. Každý bod tak môže mať svoju vlastnú históriu merania. To umožňuje používateľovi rýchlo posúdiť, ako sa výsledky testovaného objektu menia rok od roku.
• Kalkulátor energetických strátzabezpečuje rýchly odhad potenciálnych nákladov v dôsledku nízkej kvality napájacieho vedenia. Kalkulátor aktívneho energetického tarifu navyše poskytuje rýchle vyhodnotenie ekonomicky najvýhodnejšieho tarifu.
• Bezdrôtové technológie Wi-Fi a Bluetooth. Tieto technológie sa používajú na prenos údajov, programovanie meradla, spoluprácu s mobilnými aplikáciami, cloudom, čítačkou čiarových kódov, BT slúchadlami a s ďalšími budúcimi technológiami.

Meranie impedancie skratovej slučky s rozlíšením 0,001 ≤ /strong>. Môže byť vykonávané v elektrických inštaláciách po celom svete, v obvodoch L-PE, L-N alebo L-L. Očakávaný skratový prúd sa vypočíta automaticky na základe nameraného napätia alebo menovitého napätia zvoleného používateľom. Meranie sa vykonáva prúdom cca. 23 A za polovicu času, čo zabezpečuje vysokú presnosť. Používateľ môže tiež merať slučku v systémoch s RCD prvkami, bez toho aby došlo k ich vybaveniu v krátkom čase (asi 4 sekundy).

Testovanie RCD chráničov. Prístroj je prispôsobený na testovanie všetkých typov chráničov AC, A, F, B, B+, štandardných, selektívnych a krátkodobě oneskorených s menovitým prúdom od
10 mA do 1000 mA. Ďalšou jedinečnou funkciou je potom súčasné meranie času vybavenia a prúdu počas jedinej meracej procedúry.

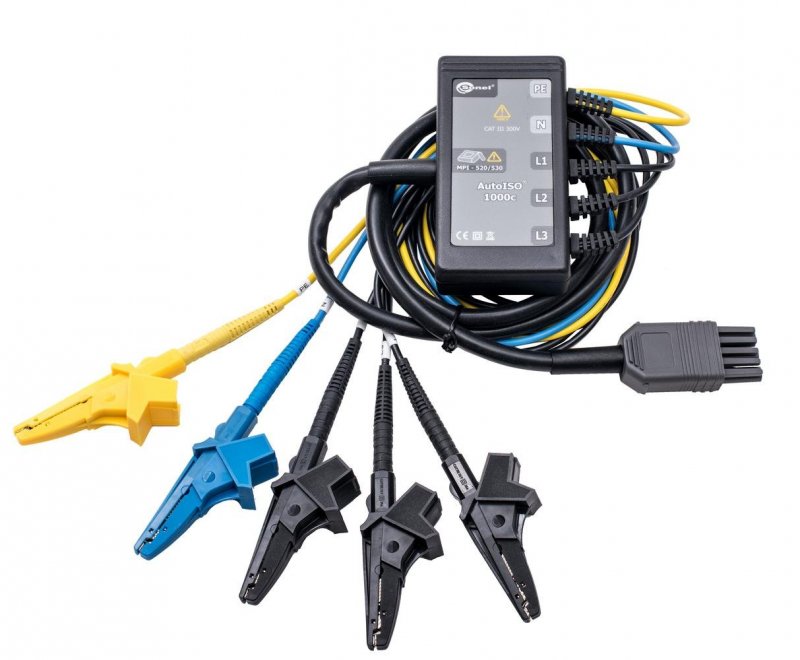

Meranie izolačného odporu. Prístroj ponúka nastavenie piatich skúšobných napätí: 50 V, 100 V, 250 V, 500 V a 1000 V. Bezpečnosť používateľa je zabezpečená automatickým vybítím skúšaného objektu po ukončení alebo prerušení merania. Meraný rozsah je až 10 GΩ. Meranie môže byť tiež vykonávané priamo v zásuvkách s použitím adaptéra s jednofázovou zástrčkou. V trojfázových obvodoch je možné použiť jedinečný adaptér AutoISO-1000C, ktorý umožňuje automaticky vykonávať požadované merania na viacžilových kabeloch.

Meranie zemného odporu. Meranie zemného odporu môže byť vykonané metódami: 3 alebo 4vodičová, 3vodičová + kliešte alebo klešťovou metódou (princíp prijímacích a vysielacích kleští). Prístrojom je tiež možné merať rezistivitu pôdy Wennerovou metódou.

Meranie kontinuity spojenia a ochranného vodiča. Používateľ môže vykonávať meranie prúdom 10 mA a bzučákom alebo prúdom 200 mA tečúcim v oboch smeroch (skúška kontinuity ochranného vodiča v súlade s požiadavkami štandardu) vrátane kompenzácie odporu elektrického vedenia.

Tester poradia fáz a smeru otáčania hriadeľa motora. Prístroj umožňuje skontrolovať smer fázy. Pre uľahčenie merania môžete použiť voliteľné adaptéry pre trojfázové zásuvky 16, 32 a 63 A. Jedinečnou vlastnosťou je tiež meranie smeru otáčania hriadeľa motora. Táto funkcia je veľmi užitočná pre kontrolu trojfázových motorov po ich generálnej oprave.

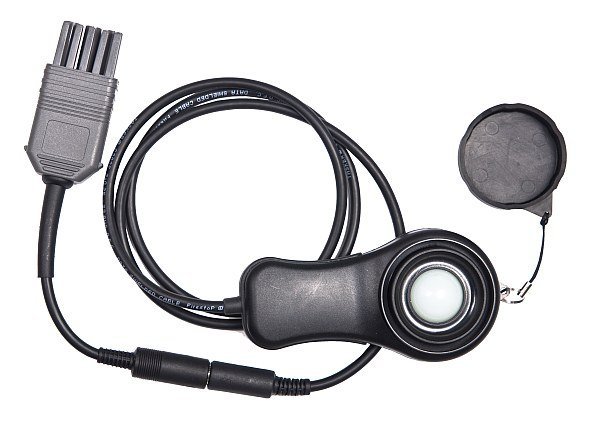

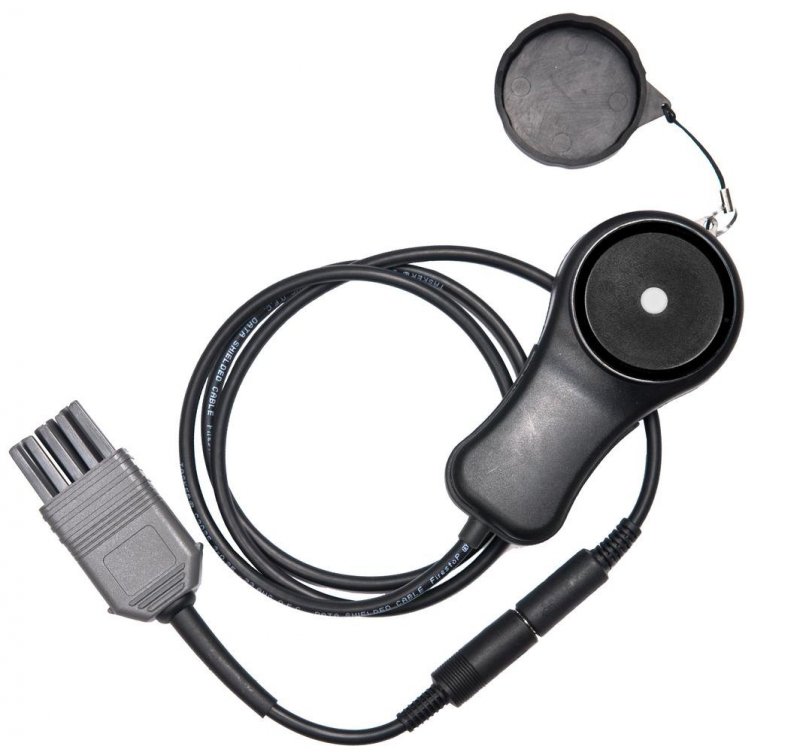

Meranie intenzity osvetlenia. Pomocou voliteľnej externej sondy na meranie intenzity osvetlenia prístroj zmeníte na profesionálny luxmer triedy A alebo B a je možné s ním vykonávať merania v súlade so štandardom EN 12464 a to vrátane núdzového osvetlenia.

Rozsah dodávky:

• zásuvkový adaptér WS-03 s tlačítkami START / ENTER (zástrčka UNI-Schuko) (kat. III 300 V) - WAADAWS03
• meracie vodiče 1,2 m s CAT III / 1000 V ukončené banánkami - 4 ks:
• o žltý - WAPRZ1X2YEBB
• o červený - WAPRZ1X2REBB
• o modrý - WAPRZ1X2BUBB
• o čierny s označením N - WAPRZ1X2BLBBN
• meracie vodiče na meranie uzemnenia na navíjacích kotúčoch (s banánkami):
• o 15 m modrý - WAPRZ015BUBBSZ
• o 30 m červený - WAPRZ030REBBSZ
• krokodílové svorky 1 kV 20 A (CAT III / 1000 V) - 4 ks:
• o žltá K02 - WAKROYE20K02
• o červená K02 - WAKRORE20K02
• o modrá K02 - WAKROBU20K02
• o čierna K02 - WAKROBL20K02
• meracie hroty s banánovým vstupom (CAT III / 1000 V) - 3 ks:
• o žltý - WASONYEOGB1
• o červený - WASONREOGB1
• o modrý - WASONBUOGB1
• flexibilné meracie kliešte F-3A s prúdom do 3 000 A AC (O 120 mm) - 3 ks - WACEGF3AOKR
• adaptér PVM-1 - WAADAPVM1

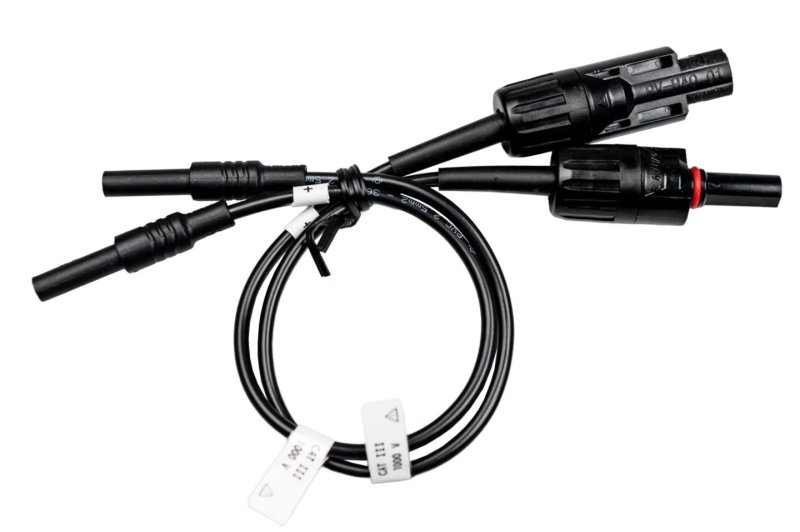

• adaptér banánových zásuviek MC4 (sada) pre adaptér PVM-1 - WAADAMC4
• meracie kliešte C-PV (40 / 400A, AC / DC) - WACEGCPVOKR
• adaptér (kábel) pre kliešte C-PV - WAADACPV
• prenosná brašňa pre PV príslušenstvo - WAFUTM13
• zemná sonda 30 cm - 2 ks - WASONG30
• napäťový adaptér so závitom M4 / M6 - komplet 4 ks - WAADAM4M64
• nabíjačka akumulátorov Z7 - WAZASZ7
• sieťový kábel pre nabíjačku akumulátorov (zástrčka IEC C13, 230 V) - WAPRZLAD230
• kábel pre nabíjanie z autozásuvky 12V - WAPRZLAD12SAM
• taška na prístroj a príslušenstvo - WAFUTL2
• popruhy na prístroj (dlhé 1,5 m a krátke 30 cm) - WAPOZSZEKPL
• akumulátor Li-Ion 11,1 V 3,4 Ah - WAAKU15
• microSD karta min. 4 GB
• prepájací kábel USB - WAPRZUSB
• software Sonel Reader na prenos údajov z meracieho zariadenia - WAPROREADER - na stiahnutie TU
• software Sonel Analysis 4 na analýzu zaznamenaných údajov siete - WAPROANALIZA4
• skrátená používateľská príručka v češtine
• kompletný návod v češtine
• menu prístroja je v slovenčine
• záručný list
• kalibračný certifikát od výrobcu
