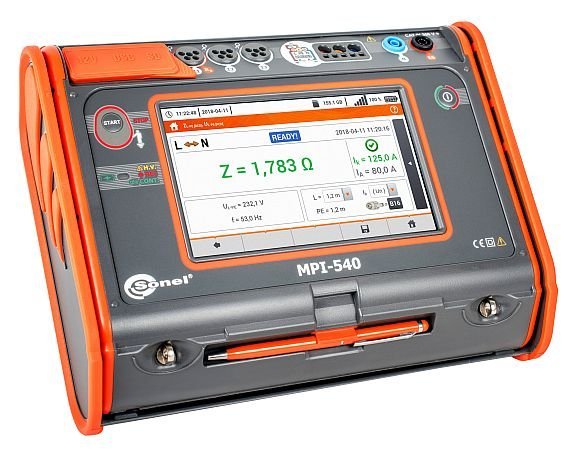

Sonel MPI-540 - Tester elektrických inštalácií a bleskozvodu

Multifunkčnosť prístroja Sonel MPI 540 dokazuje, že jeden prístroj môže byť použitý na vykonanie všetkých potrebných meraní špecifikovaných normou STN 33 2000-6. Pre okamžité vyhodnotenie správnosti testovanej inštalácie môžu byť používateľom zadané limity pre jednotlivé meracie procedúry.
Po ukončení merania prístroj jasne pomocou ikon indikuje, či výsledok merania vyhovuje požiadavkám štandardu alebo nie. K dispozícii sú nasledujúce merania:

Hlavné funkcie:

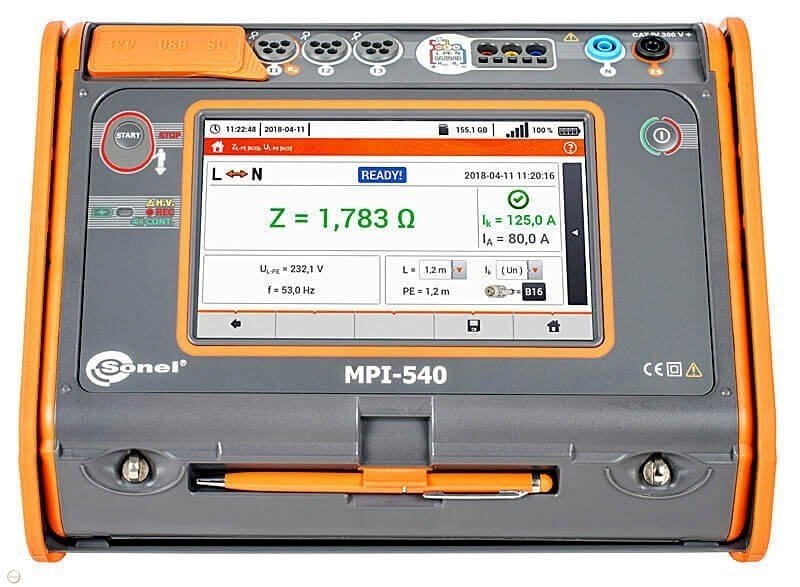

• 7" grafický dotykový displejpre ľahkú obsluhu a čítanie. Vďaka tomu budú namerané hodnoty a notifikácie prístroja dokonale viditeľné. Displej má širokú škálu nastavenia kontrastu tak aby používateľovi umožnil ľahké odčítanie tak v tmavších miestach, ako aj v slnečnom prostredí.
• Výrazne rýchlejšie meranie impedancie skratovej slučky v obvodoch s prvkami RCD. Čas merania bol skrátený z 30 sekúnd na približne 4 sekundy. Ide o viac ako šesťnásobné zrýchlenie, ktoré priamo skracuje čas všetkých meraní a celý proces je tak efektívnejší.
• Bezprecedentná schopnosť vykonávať všetky merania pomocou napájania zo siete. S prístrojom MPI 540 sa nemusíte obávať, že sa batéria vybije pred koncom merania. Nepretržité merania je možné vykonávať pomocou adaptéra dodávaného s prístrojom. Navyše cez 12V vstup je možné prístroj nabíjať napr. zo zapaľovača v vašom automobile alebo pomocou powerbanky.
• Nová Li-Ion batéria zabezpečuje autonómny provoz až 8 hodín. Batéria netrpí tzv. pamäťovým efektom, ponúka veľkú kapacitu a vysoký výkon. Úplné nabíjanie prázdnej batérie pritom zaberie len okolo 2 hodín.
• Rozšírená pamäť umožňuje používateľovi vytvoriť úplnú štruktúru merania pre testovaný objekt so schopnosťou popísať objekty a body. Každý bod tak môže mať svoju vlastnú históriu merania. To umožňuje používateľovi rýchlo posúdiť, ako sa výsledky testovaného objektu menia rok od roku.
• Zabudovaný kalkulátor energetických strátzabezpečuje rýchly odhad potenciálnych nákladov v dôsledku nízkej kvality napájacej siete. Kalkulátor aktívneho energetického tarifu navyše poskytuje rýchle vyhodnotenie ekonomicky najvýhodnejšieho tarifu.
• Bezdrôtové technológie Wi-Fi a Bluetooth. Tieto technológie sa používajú na prenos údajov, programovanie meracieho prístroja, spoluprácu s mobilnými aplikáciami, cloudom, čítačkou čiarových kódov, BT slúchadlami a s ďalšími budúcimi technológiami.

Meranie impedancie slučky s rozlíšením 0,001 ≤ /strong>. Môže byť vykonávané v elektrických inštaláciách po celom svete, v obvodoch L-PE, L-N alebo L-L. Očakávaný skratový prúd sa vypočíta automaticky na základe nameraného napätia alebo menovitého napätia zvoleného používateľom. Meranie sa vykonáva prúdom cca. 23 A za polovicu času, čo zabezpečuje vysokú presnosť. Používateľ môže tiež merať slučku v systémoch s prvkami RCD bez ich vybavenia v krátkom čase (asi 4 sekundy).

Testovanie RCD chráničov. Prístroj je prispôsobený na testovanie všetkých typov chráničov AC, A, F, B, B+, štandardných, selektívnych a krátkodobě oneskorených s menovitým prúdom od
10 mA do 1000 mA. Ďalšou jedinečnou funkciou je potom súčasné meranie času vybavenia a prúdu počas jedinej meracej procedúry.

Meranie izolačného odporu. Prístroj ponúka nastavenie piatich skúšobných napätí: 50 V, 100 V, 250 V, 500 V a 1000 V. Bezpečnosť používateľa je zabezpečená automatickým vybítím skúšaného objektu po ukončení alebo prerušení merania. Meraný rozsah je až 10 GΩ. Meranie môže byť tiež vykonávané priamo v zásuvkách s použitím adaptéra s jednofázovou zástrčkou. V trojfázových obvodoch je možné použiť jedinečný adaptér AutoISO-1000C, ktorý umožňuje automaticky vykonávať požadované merania na trojžilových kabeloch.

Meranie zemného odporu. Meranie zemného odporu môže byť vykonané metódami: 3 alebo 4vodičová, 3vodičová + kliešte alebo klešťovou metódou (princíp prijímacích a vysielacích kleští). Prístrojom je tiež možné merať rezistivitu pôdy Wennerovou metódou.

Meranie kontinuity spojenia a ochranného vodiča. Používateľ môže vykonávať merania prúdom 10 mA a bzučiakom alebo prúdom 200 mA tečúcim v oboch smeroch (skúška kontinuity ochranného vodiča v súlade s požiadavkami normy) vrátane kompenzácie odporu elektrického vedenia.

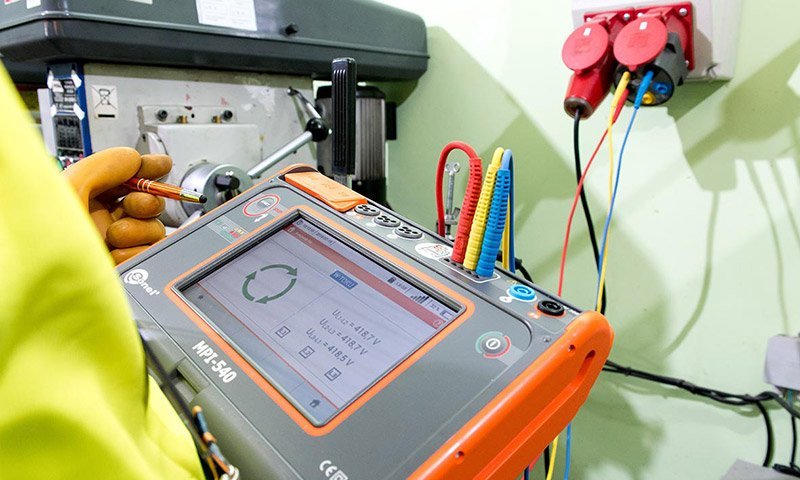

Tester poradia fáz a smeru otáčania hriadeľa motora. Prístroj umožňuje skontrolovať smer fázy. Na uľahčenie merania môžete použiť voliteľné adaptéry pre trojfázové zásuvky 16, 32 a 63 A. Jedinečnou vlastnosťou je tiež meranie smeru otáčania hriadeľa motora. Táto funkcia je veľmi užitočná na kontrolu trojfázových motorov po ich generálnej oprave.

Meranie intenzity osvetlenia. Pomocou voliteľnej externej sondy na meranie intenzity osvetlenia prístroj zmeníte na profesionálny luxmeter triedy A alebo B a je možné s ním vykonávať merania v súlade so štandardom EN 12464 vrátane núdzového osvetlenia.

Rozsah dodávky:

• Adaptér WS-03 s tlačidlom START so zástrčkou UNI-SCHUKO WAADAWS03
• Skúšobný kábel 1,2 m, červený, 1 kV (zdierky na banániky) WAPRZ1X2REBB
• Skúšobný kábel 1,2 m, modrý, 1 kV (zdierky na banániky) WAPRZ1X2BUBB
• Skúšobný kábel 1,2 m, žltý, 1 kV (zdierky na banániky) WAPRZ1X2YEBB
• Skúšobný kábel 1,2 m, čierny, 1 kV (zdierky na banániky) WAPRZ1X2BLBBN
• Skúšobný kábel 15 m, modrý, pre MRU (na bubne) WAPRZ015BUBBSZ
• Skúšobný kábel 30 m, červený, pre MRU (zdierky na banánky, na bubne) WAPRZ030REBBSZ
• USB kábel WAPRZUSB
• Krokodílka, červená, 1 kV, 20 A WAKRORE20K02
• Krokodílka, modrá, 1 kV, 20 A WAKROBU20K02
• Krokodílka, žltá, 1 kV, 20 A WAKROYE20K02
• Krokodílka, čierna, 1 kV, 20 A WAKROBL20K01
• Testovací hrot, červený, 1 kV (zdierka na banánek) WASONREOGB1
• Testovací hrot, modrý, 1 kV (zdierka na banánek) WASONBUOGB1
• Testovací hrot, žltý, 1 kV (zásuvka na banánik) WASONYEOGB1
• Skúšobná sonda kontaktu so zemou (tyč), 30 cm WASONG30
• Napájací adaptér so závitom M4/M6 (5 ks) WAADAM4M6
• Napájací zdroj Z7 WAZASZ7
• Sieťový kábel so zástrčkou IEC C7 WAPRZLAD230
• Kábel na nabíjanie batérie zo zásuvky zapaľovača cigariet vozidla (12 V) WAPRZLAD12SAM
• Transportné puzdro L2 WAFUTL2
• Závesné popruhy L2 (sada) WAPOZSZEKPL
• Batéria Li-Ion 11,1 V 3,4 Ah WAAKU15
• MicroSD karta
• Flexibilné kliešte F-3A (?=120 mm) WACEGF3AOKR
• PC softvér: Sonel Reader WAPROREADER
• PC softvér: Sonel Analiza WAPROANALIZA4
• kalibračný list
