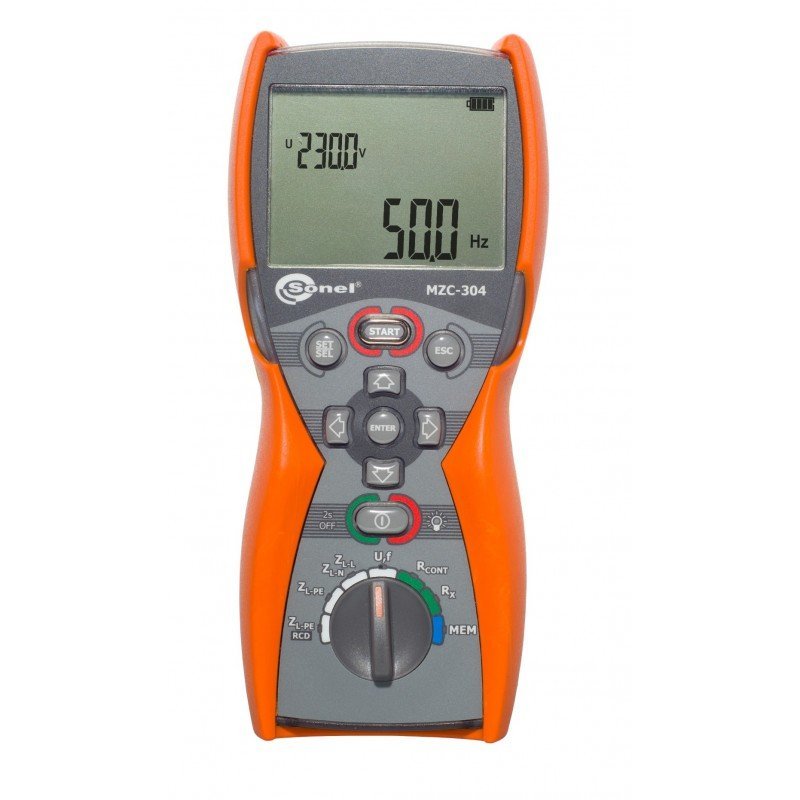

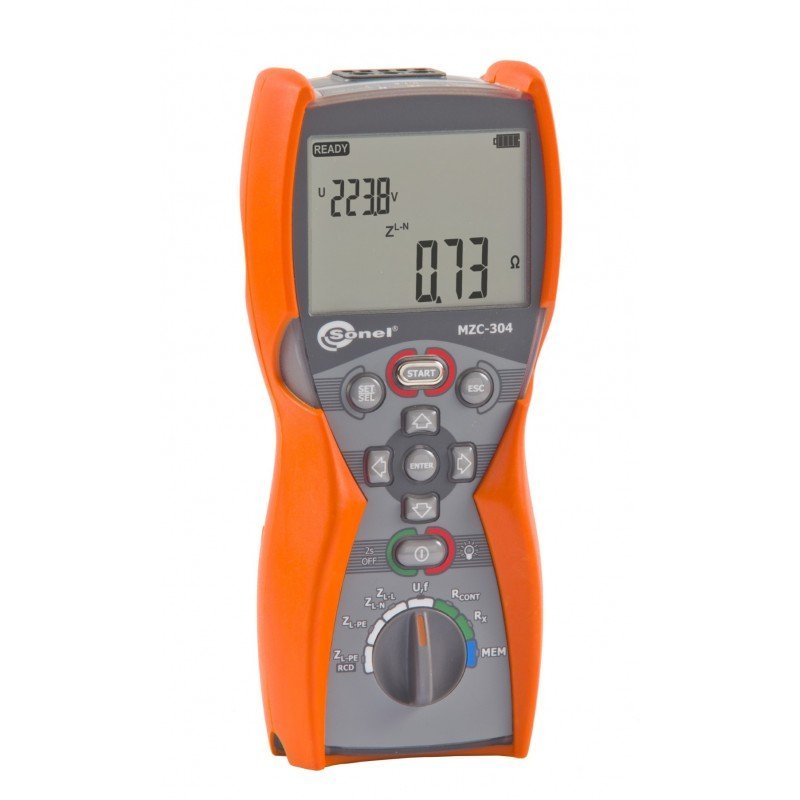

Sonel MZC-304 - Meradlo impedancie slučky 230/400 V
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Sonel MZC-304 - Meradlo impedancie slučky 230/400 V
Merač impedancie ochrannej slučky Sonel MZC 304 meria podľa EN 61557, v sieťach 20 / 400 V. Prístroj meria s rozlíšením 0,01Ohm, maximálny skratový prúd môže byť až 23kA. MZC 304 meria v obvodoch bez vybavenia 30 mA chráničky, meria napätie, rezistory prúdom 200 mA, kmitočet apod. Namerané hodnoty sa dajú uchovať do vnútornej pamäti (10 x 99 nameraných hodnôt) a preniesť bezdrôtovo (modul OR-1) do počítača. Vnútorná pamäť je rozdelená do 10 bánk a do každej sa dá uložiť 99 meraní (celá merania aj s podpornými parametrami).
Funkcie:
Meranie parametrov skratovej slučky:
- meranie impedancie skratovej slučky v sieťach s menovitým napätím: 220/380 V, 230/400 V, 240/415 V s Kmitočtami 45...65 Hz,
- meranie impedancie skratovej slučky prúdom 15 mA bez vypnutia prúdových chráničiek,
- detekcia zámeny vodičov L a N v zásuvke a ich automatická zámena v meracom zariadení,
- pracovný rozsah napätia 180...270 V (pre ZL-PE a ZL-N) a ďalej 180...460 V (pre ZL-L),
- pracovný rozsah Kmitočet: 45...65 Hz,
- maximálny meracie prúd: 7,6 A pre 230 V (3x10 ms), 13,3 A pre 400 V (3x10 ms),
- Výpočet skratového prúdu pre nominálne napätie,
- určenie odporu RS a reaktancie XS skratovej slučky.
Meranie odporu pri nízkom napätí, ochranných vodičov a ochranného spojovanie:
- meranie kontinuity ochranného spojovanie prúdom ± 200 mA – v súlade s PN-EN61557,
- autokalibracia meracích vodičov – možnosť použitia ľubovoľných vodičov,
- meranie odporu malým prúdom so zvukovou signalizáciou.
Doplňujúce funkcie meracieho zariadenia:
Rýchla kontrola správnosti pripojenia ochranného vodiča PE pomocou dotykovej elektródy.
Meranie napätia a frekvencia siete.
Napájanie z batérií LR6, možnosť použitia akumulátorov NiMH.
Pamäť 990 výsledkov, bezdrôtový prenos dát do počítača pomocou adaptéra OR-1.
Podsvietaná klávesnica a displej.
Prístroj spĺňa požiadavky noriem:
PN-STN STN EN 61010-1 (všeobecné bezpečnostné požiadavky)
PN-EN 61010-031 (zvláštne bezpečnostné požiadavky)
PN-EN 61326 (elektromagnetická kompatibilita)
PN-EN 61557 (požiadavky pre meracie prístroje)
PN-HD 60364-6 (vykonávanie merania - kontrola)
PN-HD 60364-4-41 (vykonávanie merania - ochrana proti zásahu elektrickým prúdom)
PN-EN 04700 (vykonávanie merania – preberacia skúška)
Rozsah dodávky:
- prístroj MZC-304 – WMPLMZC304
- zásuvkový adaptér WS-05 s uhlovou koncovkou UNI-SCHUKO (CAT III 300V) – WAADAWS05
- vodiče 1,2m (CAT III 1000V) zakončené banánikmi
– žltý – WAPRZ1X2YEBB – 1ks
– červený – WAPRZ1X2REBB – 1ks
– modrý – WAPRZ1X2BUBB – 1ks - krokodílka (CAT III 1000V) – 1 ks (žltá K02 – WAKROYE20K02)
- testovacie hroty s banánikovou zásuvkou (CAT III 1000 V) – 2 ks
– červená – WASONREOGB1
– modrá – WASONBUOGB1 - pevný vešiak s háčikom – WAPOZUCH1
- textilná brašňa – WAFUTM10
- pás na prístroj – WAPOZSZE4
- Návod na obsluhu a CD SONEL
- Záručný list
- Kalibračný certifikát
- batérie LR6, 4ks
- 1 ks
- Typ produktu: Meradlá impedancie slučky
- Merač impedancie ochrannej slučky Sonel MZC 304 meria podľa EN 61557, v sieťach 20 / 400 V .
- Prístroj meria s rozlíšením 0,01Ohm, maximálny skratový prúd môže byť Sonel MZC-304 - Meradlo impedancie slučky Merač impedancie ochrannej slučky Sonel MZC 304 meria podľa EN 61557, v
- Prístroj meria s rozlíšením 0,01Ohm, maximálny skratový prúd môže byť až 23kA.
Obsah balenia
- prístroj MZC-304 – WMPLMZC304
- zásuvkový adaptér WS-05 s uhlovou koncovkou UNI-SCHUKO (CAT III 300V) – WAADAWS05
- vodiče 1,2m (CAT III 1000V) zakončené banánikmi – žltý – WAPRZ1X2YEBB – 1ks – červený – WAPRZ1X2REBB – 1ks – modrý – WAPRZ1X2BUBB – 1ks
- krokosvorka (CAT III 1000V) – 1 ks (žltá K02 – WAKROYE20K02)
- testovacie hroty s banánikovou zásuvkou (CAT III 1000 V) – 2 ks – červená – WASONREOGB1 – modrá – WASONBUOGB1
- pevný vešiak s háčikom – WAPOZUCH1
- textilná brašňa – WAFUTM10
- popruh na prístroj – WAPOZSZE4
- Návod na obsluhu a CD SONEL
- Záručný list
- Kalibračný certifikát
- batérie LR6, 4ks
Normy a zhoda
CAT III 300 V, CAT III 1000 V, STN EN 61010-1, EN 61010-031, EN 61326, EN 61557, EN 04700, PN-HD 60364-6, PN-HD 60364-4-41
Časté otázky
- Aké sú hlavné parametre Sonel MZC-304?
- Prístroj meria impedanciu skratovej slučky v sieťach 230/400 V s rozlíšením 0,01 Ω. Maximálny skratový prúd je 23 kA, pracovný rozsah napätia 180–270 V (ZL-PE, ZL-N) a 180–460 V (ZL-L), Kmitočet 45–65 Hz.
- Aká je kapacita pamäte prístroja?
- Prístroj má pamäť 990 meraní rozdelenú do 10 bánk, do každej sa dá uložiť 99 meraní vrátane podporných parametrov. Namerané hodnoty sa dajú preniesť bezdrôtovo do počítača modulom OR-1.
- Aké normy spĺňa MZC-304?
- Prístroj spĺňa požiadavky noriem EN 61557, EN 61010-1, EN 61010-031, EN 61326, EN 04700 a PN-HD 60364-6, PN-HD 60364-4-41.
- Čo je súčasťou rozsahu dodávky?
- rozsah dodávky obsahuje prístroj MZC-304, zásuvkový adaptér WS-05, vodiče 1,2 m (žltý, červený, modrý), krokodílku, testovacie hroty, vešiak, brašňu, pás, návod, CD, záručný list, kalibračný certifikát a 4 batérie LR6.
