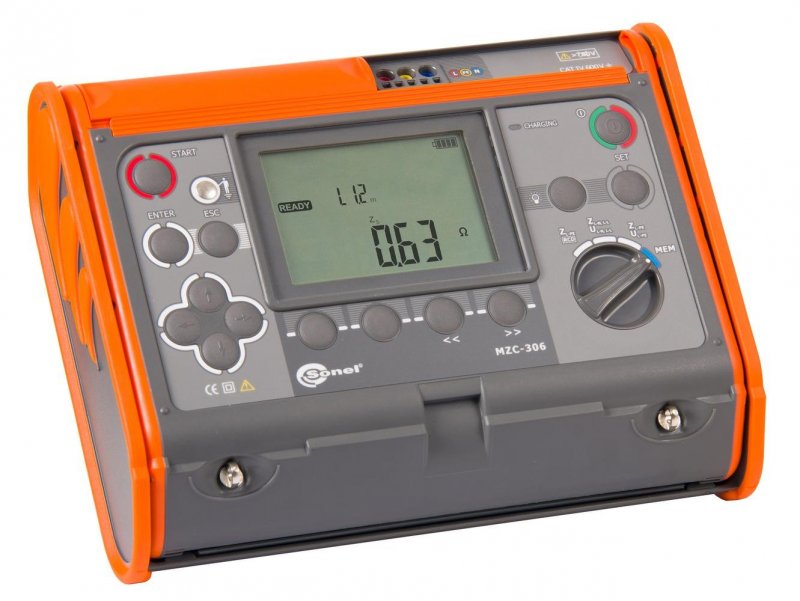

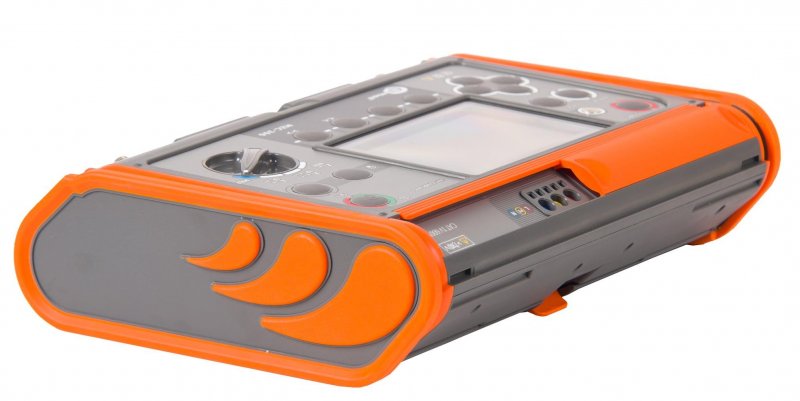

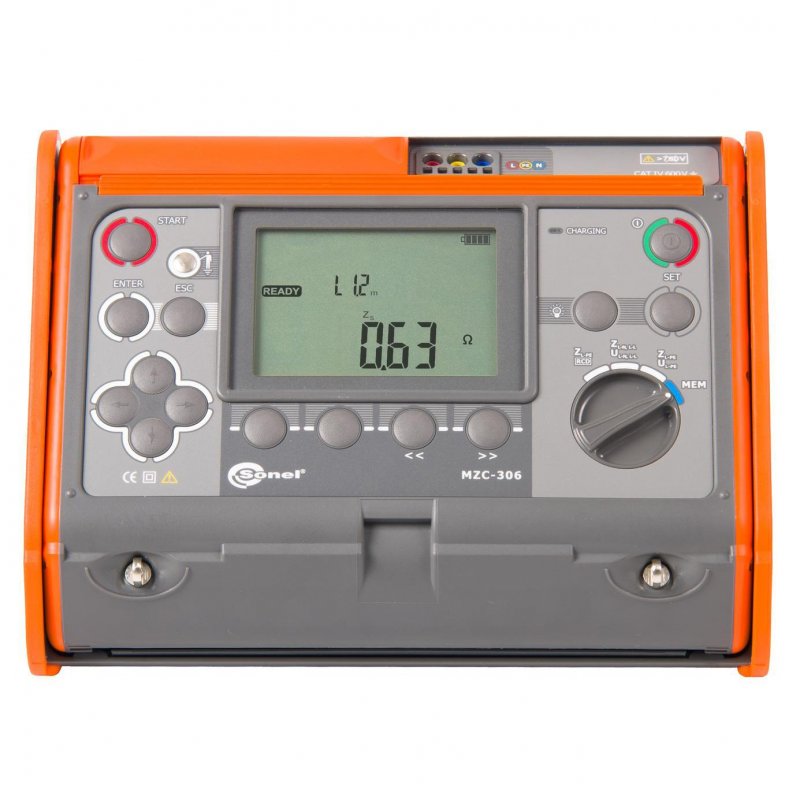

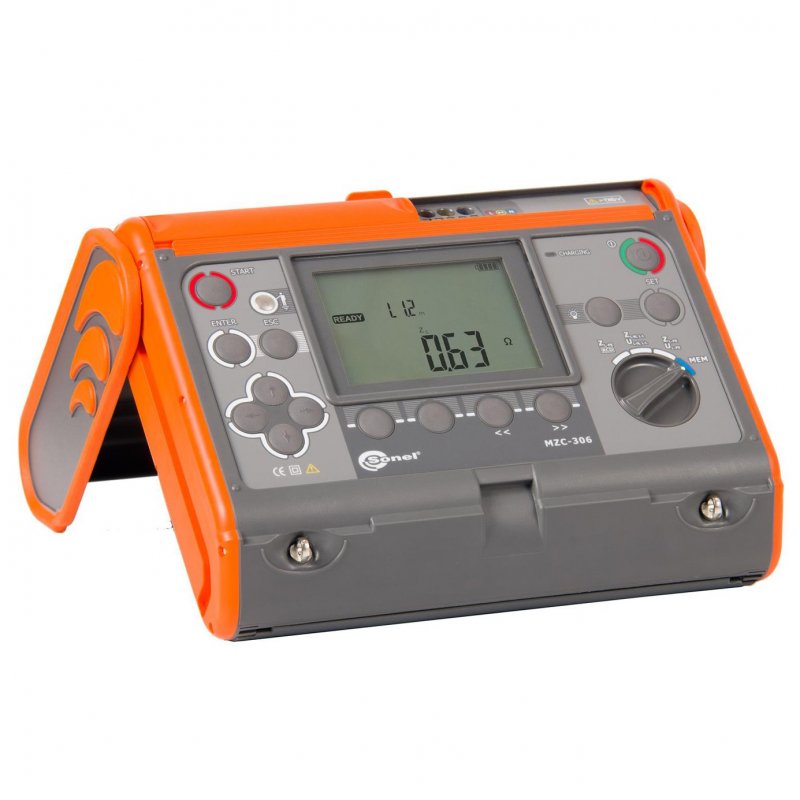

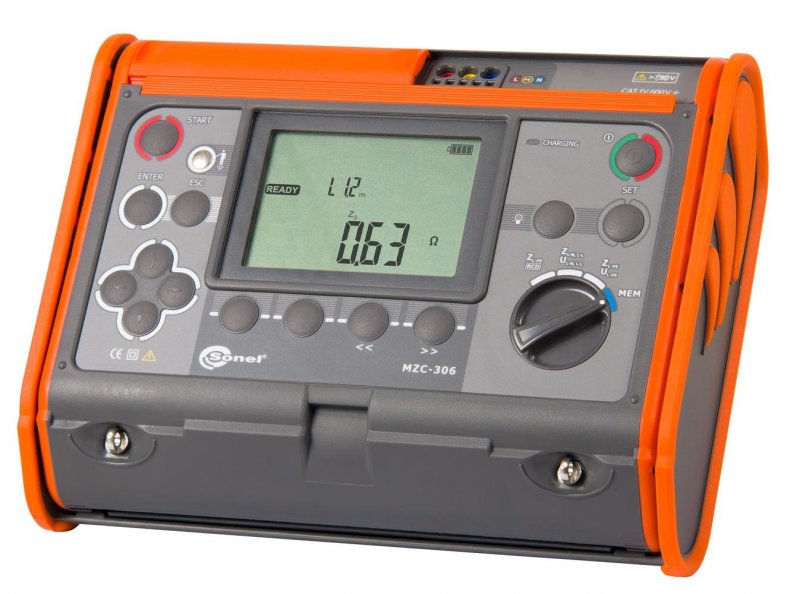

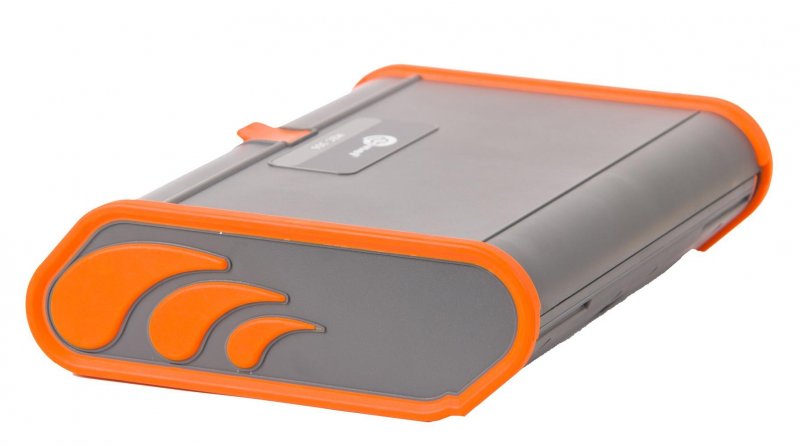

Sonel MZC-306 - Merač impedancie ochrannej slučky 100–750 V

Efektívne meradlo impedancie slučky MZC 306 od Sonel slúži na meranie ZL-PE, ZL-N a ZL-L v sieťach 110 V - 715 V s frekvenciou od 45 do 65 Hz. Merania sa vykonávajú, po kontrole správneho PE konektora, so skúšobným prúdom v závislosti na napätí s maximálne 30 A. Vďaka automatickému kalkulovaniu pri skrate sa dá pevne nastaviť správna funkcia nadprúdovej ochrany. Ďalšie hodnoty merania ako napätie AC a frekvencia sa dajú pomocou USB kábla preniesť do počítača a pomocou softwaru Sonel Reader vyhodnocovať.

Funkcie:

• meranie impedancie skratovej slučky s rozlíšením 0,01 Ω,
• meranie impedancie malým prúdom v obvodoch zabezpečených RCD>= 30 mA s rozlíšením 0,01 Ω (100...440 V),
• práca v sieťach s napätím: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V a 400/690 V (pracovný rozsah 100...750 V) s pracovnou frekvenciou 45...65 Hz,
• výpočet skratového prúdu,
• automatické rozlišovanie fázového a medziuzemnného napätia,
• možnosť použitia meracích vodičov 1,2; 5; 10; 20 m alebo adaptéra zakončeného sieťovou zástrčkou,
• voľba zmeny dĺžky meracích vodičov (meranie 23/42 A),
• meranie pri vymenených vodičoch L a N,
• meranie zložiek odporu a reaktancie.

Doplnkové funkcie meracieho zariadenia:

• Meranie napätia do 750 V AC s rozlíšením 0,1 V do 250 V.
• Pamäť 990 záznamov, prenos dát cez USB.
• Napájanie akumulátormi alebo batériami, zabudovaná rýchla nabíjačka.
• Kontrola správnosti pripojenia svorky PE pomocou dotykovej elektródy.

Rozsah dodávky:

• kábel 1,2 m žltý zakončený banánikmi WAPRZ1X2YEBB
• kábel 1,2 m modrý zakončený banánikmi WAPRZ1X2BUBB
• kábel 1,2 m červený zakončený banánikmi WAPRZ1X2REBB
• krokodílka modrá WAKROBU20K02
• krokodílka červená WAKRORE20K02
• testovací hrot modrý so zdierou na banánový konektor WASONBUOGB1
• testovací hrot červený so zdierou na banánový konektor WASONREOGB1
• testovací hrot žltý so zdierou na banánový konektor WASONYEOGB1
• taška L-4 na meracie zariadenie a jeho príslušenstvo WAFUTL4
• USB kábel na prenos údajov WAPRZUSB
• kalibračný list
• program Sonel Reader popruhy na nosenie prístroja WAPOZSZEKPL
• akumulátor Ni-MH 4,8 V 4,2 Ah WAAKU07
• napájacie zariadenie Z7 WAZASZ7
