Sonel PQM-700 - Sieťový analyzátor 0–760 V AC

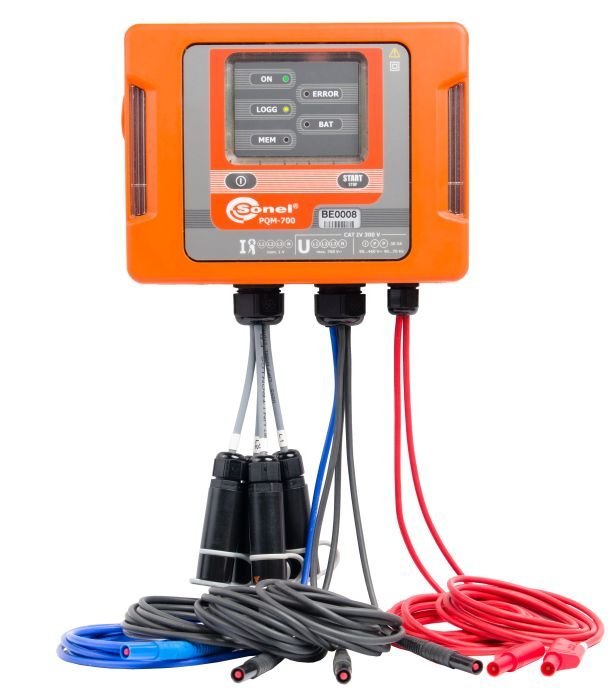

Sieťový analyzátor PQM-700 od Sonel v najmenšom prevedení série PQM je určený pre siete do 690 V.
Pomocou meracích klieští je možné merať prúdy až do 3 kA. Prenos údajov sa uskutočňuje pomocou microSD karty alebo USB kábla, načítanie a vyhodnotenie pomocou priloženého Analyse Softwaru. Protokoly sú vytvorené automaticky podľa normy STN STN EN 50160. Vďaka interným hodinám (RTC) je možný presný záznam údajov a analýza kvality siete.

Upozornenie: Softvér je iba v EN alebo DE jazykovej mutácii.

Technické špecifikácie

• Rozsah napätia AC RMS: 0 - 760 V
• Rozlíšenie napätia AC RMS: 0,01 % Un, presnosť napätia AC RMS: ±0,5 % Un
• Faktor vrcholu napätia CFU: rozsah: 1,00 - 10,00 (<=1,65 pri 690 V), rozlíšenie: 0,01, presnosť: ±5 %
• Faktor vrcholu prúdu CFI: rozsah: 1,00 - 10,00 (<=3,6 Inom), rozlíšenie: 0,01, presnosť: ±5 %
• Rozsah AC prúdu RMS: v závislosti na prúdových kliešťach, rozlíšenie AC prúdu RMS: 0,01 %, presnosť AC prúdu RMS: ±1 % (plus nepresnosť kliešťach)
• Rozsah frekvencie: 40,00 - 70,00 Hz, rozlíšenie frekvencie: 0,01 Hz, presnosť frekvencie: ± 0,05 Hz
• Činný (P), zdánlivý (S), jalový (Q) a zniekštená moc (D): rozsah: v závislosti na prúdových kliešťach a transformátoru, rozlíšenie: až 4 desatinné miesta, presnosť: v závislosti na prúdových kliešťach a transformátoru. Činná (EP), zdánlivá (ES) a jalová energia (EQ): rozsah: v závislosti prúdových kliešťach a transformátoru, rozlíšenie: až 4 desatinné miesta
• Presnosť činnej (EP), zdánlivej (ES) a jalonej energia (EQ): v závislosti na prúdových kliešťach a transformátoru
• Cos? a účinník PF: rozsah: 0,00 - 1,00, rozlíšenie: 0,01, presnosť: ±0,03
• Tg?: rozsah: 0,00 - 10,00, rozlíšenie: 0,01, presnosť: v závislosti na presnosti činného a jalového výkonu
• Harmonické Uh: rozsah: 0,00 - 760 V, rozlíšenie: 0,01 % Un, presnosť: ±5 % Uh pre Uh>= 1 % Un, ±0,05 % Un pre Uh ? 1 % Un
• Harmonické Ih: rozsah: v závislosti na prúdových kliešťach, rozlíšenie: 0,01 %, presnosť: ±5 % Ih pre Ih>= 3 % In, ±0,15 % In pre Ih ? 3 % In
• Činiteľ harmonického skreslenia (THD) pre napätie a prúd: rozsah: 0,0 - 100,0 %, rozlíšenie: 0,1 %, presnosť: ±5 %
• Blikanie Pst/lt: rozsah: 0,4 - 10,00, rozlíšenie: 0,01, presnosť: ±10%
• Nerovnomernosť napätia a prúdu: rozsah: 0,0 - 10,00 %, rozlíšenie: 0,1 %, presnosť: 0,3 %
• Prúdové kliešte F1, F2, F3: rozsah: 0 - 3000 A (10000 AP-P)
• Prúdové kliešte C-4: rozsah: 0 - 1000 A (3600 AP-P)
• Prúdové kliešte C-5: rozsah: 0 - 1000 A (3600 AP-P)
• Prúdové kliešte C-6: rozsah: 0 - 10 A (36 AP-P) (bez transformátoru)
• Prúdové kliešte C-7: rozsah: 0 - 100 A (360 AP-P)
• Rozhranie/prenos údajov: USB, microSD karta

Príslušenstvo

• Analýza kvality siete podľa IEC61000-4-30, trieda S
• DIN STN STN EN 50160
• Meranie všetkých dôležitých parametrov siete ako: V, A, P, Q, D, S, f, E, cos?, PF, tg?, THD, TID, Pst, Plt
• Meranie v sieťach od 64 - 760 V s 40 - 70 Hz
• Meranie až do 40. harmonické
• Digitálny záznam výkonových kriviek a priebehov
• Pracovná teplota: -20 až 55 °C

Vlastnosti

• Odolné a gumovaný obal, stupeň krytia IP65
• Materiál pre montáž na stĺpy alebo lišty
• Kufor s tvrdou škrupinou pre prístroj a príslušenstvo
• CAT IV 300 V
• Prenos dát cez USB kábel alebo microSD kartu
• 2 Li-Ion akumulátory
• Softvér: Sonel Analysis pre analýzu údajov
• Automatické protokolovaní podľa STN STN EN 50160
• Analýza výkonu podľa IEEE 1459

Rozsah dodávky

• 7 meracích káblov, pevne namontované, 2,2 m
• Sieťová zástrčka s banánovými zásuvkami
• Krokodílové svorky: 2 červené, 1 modrá, 1 čierna
• 2 držiaky pre montáž na lištu
• 2 držiaky pre montáž na stĺp
• 2 upínacie popruhy
• Sada Li-Ion akumulátorov
• taška
• 1 USB kábel
• microSD karta
• Softvér Sonel Analysis na analýzu údajov
• kalibračný protokol
