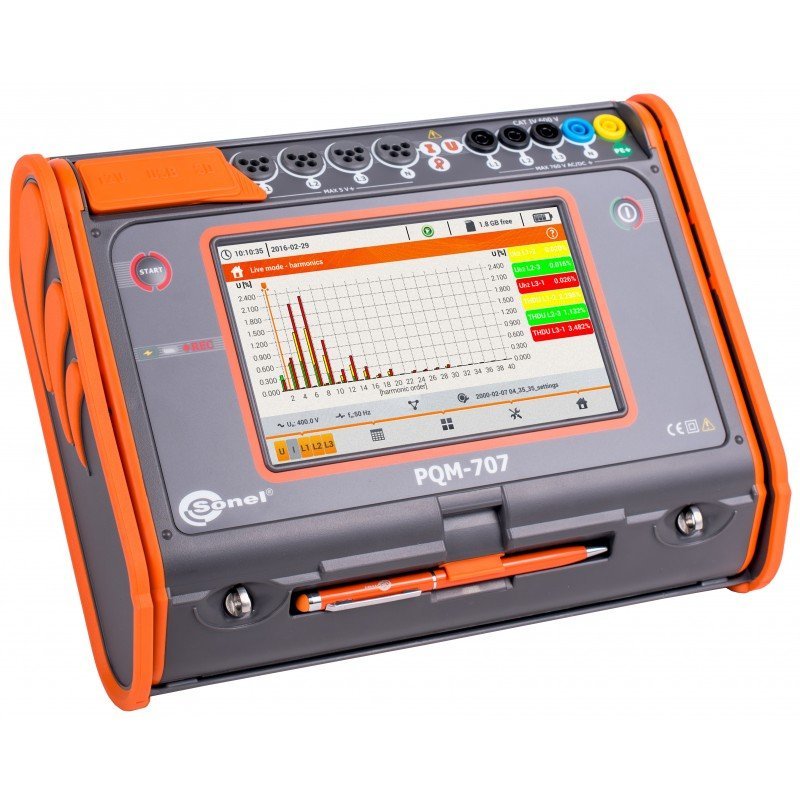

Sonel PQM-707 - Analyzátor kvality siete do 760 V / 3 kA
Značka: Sonel
MPN: PQM-707
Kód produktu:: WMGBPQM707
Skladom u dodávateľa (expedícia do 7 dní)
3 529,69 €s DPH/ 1 ks
2 869,67 € bez DPH
ks
Záruka Záruka výrobcu · 24 mesiacov
Potrebujete poradiť?
Po – Pia: 8:00 – 16:00
+421 918 272 130Sonel PQM-707 - Analyzátor kvality siete do 760 V / 3 kA
Sonel PQM-707 - Analyzátor kvality siete
PQM-707 - záznam a analýza parametrov 3f siete, výkon, harmonické do 40-tej, energia, 7" farebný dotykový displej, monitorovanie v reálnom čase, CLASS S, IP51, prúd nábehu, sw SONEL Analysis.
Merané parametre:
- Napätie L1, L2, L3, N-PE (päť meracích vstupov), priemerne, minimálne a maximálne hodnoty v rozsahu do 760 V, možnosť spolupráce s napäťovými meracími transformátormi,
- Prúdy L1, L2, L3, N (štyri meracie vstupy) – priemerne, minimálne a maximálne hodnoty, meranie prúdu v rozsahu do 3 kA (v závislosti od použitých prúdových klieští), možnosť spolupráce s prúdovými meracími transformátormi,
- Špičkové koeficienty pre prúd (CFI) a napätie (CFU),
- Kmitočet v rozsahu 40 Hz – 70 Hz,
- Činný (P), jalový (Q), deformačný (D), zdanlivý (S) výkon s uvedením charakteru jalového výkonu (kapacitný, induktívny),
- Záznam výkonu: Metóda Budeanu, IEEE 1459,
- Činná (Ep), jalová (Eq), zdánlivá (ES) energia,
- Účinník (účinník), cos?, tg?,,
- Harmonické zložky do 40. v napätí a prúde,
- Celkové harmonické skreslenie THD pre prúd a napätie,
- Hodnota krátkodobej (PST) a dlhodobej (PLT) miery vnímania blikania (splnené požiadavky normy EN 61000-4-15 trieda S),
- Asymetria napätia (splnené požiadavky normy STN EN 61000-4-3 trieda S) a prúdov,
- Záznam udalostí pre prúd a napätie spolu s oscilogramami a diagramami RMS 1/2 periódy,
- Spúšťací prúd,
- Kalkulátor energetických taríf,
- Všetky parametre sú zaznamenávané v súlade s triedou S normy STN EN 61000-4-3.
Prístroj je určený pre prevádzku v sieťach:
- so menovitým kmitočtom 50/60 Hz,
- so menovitými napätiami: 64/110 V;110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V, 400/690 V, jednosmerného prúdu.
Systémy podporovaných sietí:
- jednofázový,
- dvojfázový so spoločným N,
- trojfázový, zapojenie do hviezdy s vodičom N a bez neho,
- trojfázový, zapojenie do trojuholníka.
- Napätie L1, L2, L3, N-PE (päť meracích vstupov), priemerne, minimálne a maximálne hodnoty v rozsahu do 760 V, možnosť spolupráce s napäťovými meracími transformátormi,
- Prúdy L1, L2, L3, N (štyri meracie vstupy) – priemerne, minimálne a maximálne hodnoty, meranie prúdu v rozsahu do 3 kA (v závislosti na použitých prúdových kleštích), možnosť spolupráce s prúdovými meracími transformátormi,
- Špičkové koeficienty pre prúd (CFI) a napätie (CFU),
- Kmitočet v rozsahu 40 Hz – 70 Hz,
- Činný (P), jalový (Q), deformačný (D), zdánlivý (S) výkon s uvedením charakteru jalového výkonu (kapacitný, induktívny),
- Záznam výkonu: Metóda Budeanu, IEEE 1459,
- Činná (Ep), jalová (Eq), zdánlivá (ES) energia,
- Účinník (účinník), cos φ, tg φ,
Normy a zhoda
EN 61000-4-15, EN 61000-4-30, CE
Časté otázky
- Aké sú maximálne rozsahy merania napätia a prúdu?
- Merané napätie do 760 V (L1, L2, L3, N-PE), merané prúdy do 3 kA (L1, L2, L3, N) V závislosti od použitých prúdových klieští.
- Ktoré normy spĺňa prístroj?
- Prístroj spĺňa normu EN 61000-4-30 trieda S, EN 61000-4-15 trieda S (PST, PLT), má certifikáciu CE a krytie IP51.
- Aké sú merané parametre?
- Napätie, prúd, výkon (P, Q, D, S), energia (Ep, Eq, ES), účinník, harmonické zložky do 40. rádu, THD, asymetria napätia, spúšťací prúd, blikanie (PST, PLT).
- Ktoré typy sietí sú podporované?
- Jednofázová, dvojfázová so spoločným N, trojfázová zapojenie do hviezdy s vodičom N a bez neho, trojfázová zapojenie do trojuholníka, jednosmerný prúd.
