Sonel PVM-1020 - tester fotovoltaických systémov do 1000 V DC / do 20 A DC

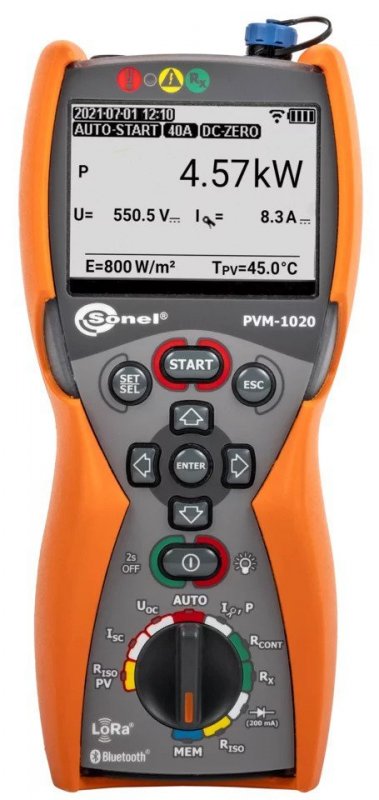

Meradlo Sonel PVM-1020 je pravdepodobne najmenšie fotovoltaické zariadenie na svete s tak podstatným počtom meracích funkcií. Funkcie sa vyberajú otočným prepínačom. Ďalšie parametre sa nastavujú tlačítkami umiestnené na kryte. Všetky tlačítka a grafický displej sú podsvietené, čo značne uľahčuje obsluhu na zatienených miestach pri meraní pod pozemnými FV systémami. Veľká pamäť meraní výrazne skracuje prípravu dokumentov po meraní.

PVM-1020 | Vlastnosti

• Môže byť použitý na meranie kategórie 1 podľa IEC 62446-1.
• rezim AUTO na vykonanie sekvencie meraní po jednom stlačení tlačítka START.
• Spoluprácou s meradlom slnečného žiarenia a teploty IRM-1 prevádzajú namerané parametre na podmienky STC podľa IEC 60891.
• Funkcia reSYNC – automatické doplňovanie výsledkov o parametre prostredia a ich prevodný pomer na podmienky STC po obnovení spojenia s IRM-1.
• Zabudovaný radiový interfejs LoRa zabezpečuje spoluprácu s meradlom IRM-1 na veľkej vzdialenosti.
• Zabudovaný modul Bluetooth na komunikáciu s počítačom.
• Veľká pamäť meraní: 100 objektov po 40 bunkách.
• Podsvietený displej a tlačítka.

PVM-1020 | Merané parametre

• Napätie naprázdno FV panelu alebo reťazca panelov až do 1000 V DC.
• RMS napätie AC siete do 600 V s meraním frekvencie.
• Skratový prúd FV panelu alebo reťazca panelov - do 20 A DC.
• Izolačný odpor FV panelov - meracie napätie 250, 500 alebo 1000 V, súčasné meranie dvoch hodnôt: RISO+ a RISO-. Izolačný odpor AC obvodov - meracie napätie 250, 500 alebo 1000 V.
• Odolnosť ochranných vodičov a vyrovnanie potenciálov s prúdom ± 200 mA.
• Meranie slaboproudého odporu, zvuková a vizuálna signalizácia.
• Meranie prevádzkového prúdu a striedavého prúdu FV panelov – všetko pomocou externej svorky.
• Meranie výkonu AC/DC.
• Test diód s prúdom 200 mA, automatická detekcia polarity.
• Test blokujúcich diód napätím 1000 V DC.

PVM-1020 | Komunikácia a softvér

Namerané údaje z PVM-1020 je možné preniesť do počítača prostredníctvom bezdrôtovej komunikácie Bluetooth. Ukladanie stiahnutých údajov do obľúbených formátov a tlač zabezpečuje Sonel Reader. Na vytvorenie správy o ochrane pred úrazom elektrickým prúdom použite voliteľný softvér: Sonel Reports PLUS.

PVM-1020 | Problémy? opätovná SYNCHRONIZÁCIA!

Môže sa stať, že v priebehu meraní sa PVM-1020 vzdiali od IRM-1 tak ďaleko, že sa medzi nimi stratí komunikácia. Pokiaľ meraní pokračujú, po obnovení spojenia sa výsledky automaticky doplnia o parametre prostredia, ktoré medzitým IRM-1 zaznamenal do svojej dočasnej pamäti, a prevedú do podmienok STC.

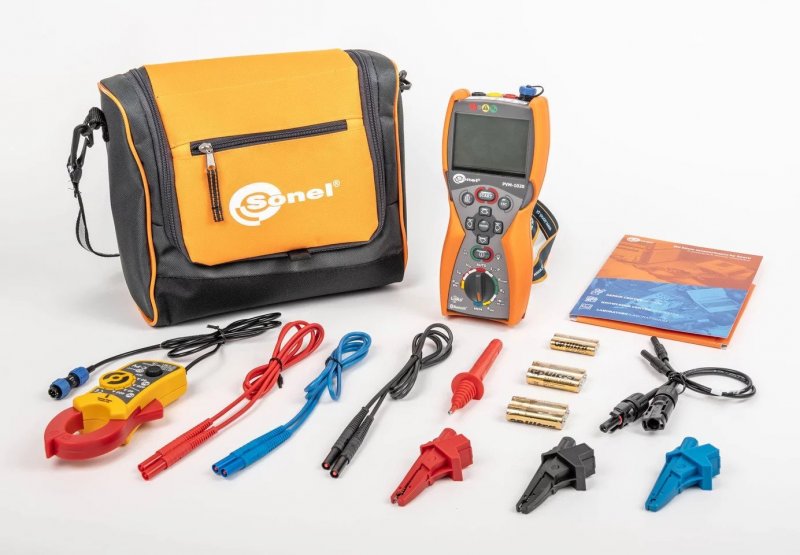

Rozsah dodávky

• PVM-1020 fotovoltaický meradlo
• Skúšobný kábel 1,2 m čierny/modrý/žltý
• Krokodílka svorka 1 kV 20 A čierna/červená/žltá
• Kolíková sonda 1 kV (banánová zásuvka) červená

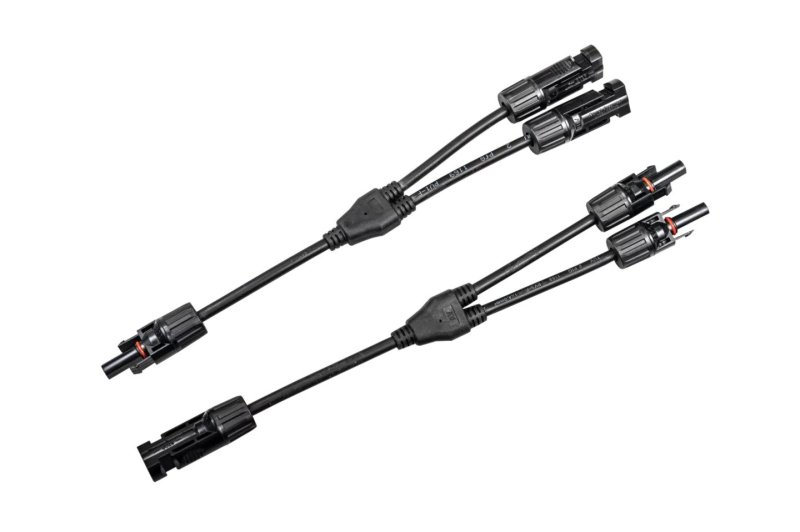

• MC4 - banánový adaptér na zásuvky (sada 2 ks.)

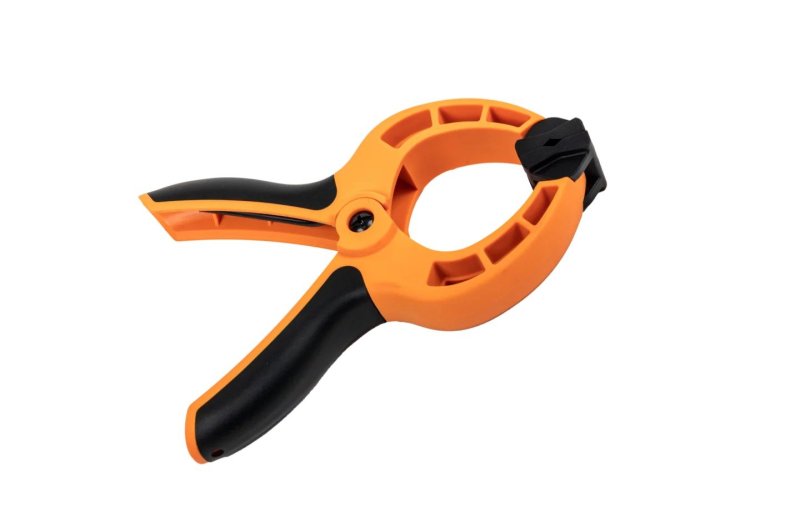

• svorka C-PV
• M1 závesné popruhy
• Prenosný kufrík M6
• Batéria 4x AA 1,5V
• Batéria 2x AAA 1,5V
