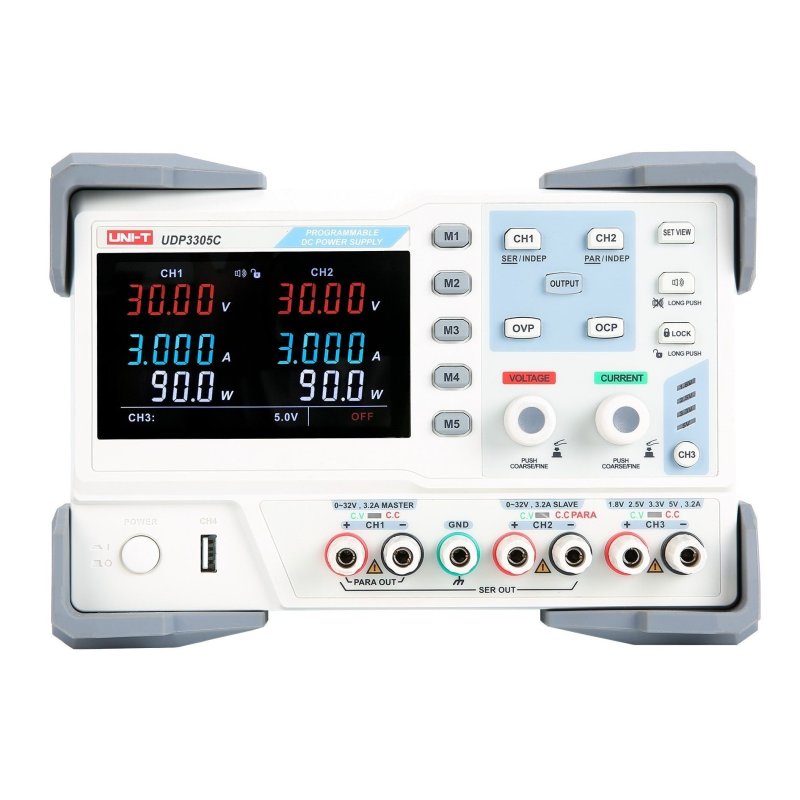

UNI-T UDP3305C - Laboratórny zdroj 0–30V/0–5A

Programovateľný zdroj jednosmerného prúdu UDP3305C je cenovo výhodný, značkový laboratórny napájací zdroj so štyrmi nezávislými kanálmi od výrobcu UNI-T. Zdroj obsahuje klasický lineárny transformátor a v kanáloch CH1, CH2 umožňuje prácu v režime nastavenia konštantného výstupného napätia (CV) v rozmedzí 0 až 30V alebo v režime konštantného výstupného prúdu (CC) 0 až 5A. Kanál CH3 poskytuje na výstupe konštantné napätie s možnosťou zvolenia hladiny 1,8V; 2,5V; 3,3V alebo 5,0V a má ochranu pred preťažením pri dosiahnutí spotreby prúdu 3,2A. Okrem toho je na prednom paneli konektor USB, ktorý slúži ako kanál CH4 a je ním možné nabíjať napr. mobilný telefón napätím 5V/2A.
Kanály CH1 a CH2 môžu pracovať nezávisle na sebe, alebo je možné ich interné prepojenie sériovo alebo paralelne, potom zdroj dodáva napätie 0 až 60V/0 až 5A alebo 0 až 30V/10A.
Laboratórny zdroj má displej EBTN so 6 vysoko presnými ukazovateľmi, ktoré zobrazujú súčasne napätie, prúdy a výkony v každom z oboch kanálov CH1 a CH2 s presnosťou na 4 miesta.
Zdroj má programovateľné parametre. Má 5 pamätí na jednoduché uloženie a vyvolanie nastavených režimov a zámok tlačidiel na zabránenie neúmyselnej zmeny parametrov. Na zadnej strane skrine zdroja sú konektory USB-Device a RS232 a rozhranie DIGITAL I/O pre diaľkové ovládanie zdroja. Pomocou dodaného softwaru je možné v reálnom čase na pripojenom PC zaznamenávať a zobrazovať v tabuľke Excel alebo v grafe odberové alebo nabíjacie charakteristiky pripojenej záťaže a na základe komunikačných príkazov SCPI môže komunikovať s počítačom. Pravidelné kalibrácie je možné vykonávať softverovo.
Zdroj obsahuje ventilátor riadený teplotou, dlhodobé teplotné preťaženie transformátoru laboratórneho zdroja hlídajú čidlá, ktoré pri dosiahnutí hraničnej hodnoty zdroj vypnú a po ochladení opäť zapnú.


Parametre produktu :

- Jemné nastavenie prúdov a napätia v oboch kanáloch CH1 a CH2
- šesť štvormiestnych displejov na okamžitú kontrolu napätia, prúdu a výkonu v kanáloch CH1 a CH2
- nastavenie napätia 0 až 30V s rozlíšením 10mV
- nastavenie prúdu 0 až 5A s rozlíšením 1mA
- práca kanálov CH1 a CH2 v režimoch konštantného napätia (CV), konštantného prúdu (CC)
- ochrana proti prepätiu (OVP), ochrana proti nadprúdu (OCP), tepelná ochrana (OTP)
- možnosť interného prepojenia kanálov CH1 a CH2 do série alebo paralelne
- kanál CH3 s pevne nastaveným napätím 1,8V; 2,5V; 3,3V alebo 5,0V max. 3,2A
- kanál CH4 na konektore USB na prednom paneli na nabíjanie napr. mobilného telefónu
- zabudovaný bzučák pre indikáciu zmeny stavov
- uzamykanie tlačidiel pre zabráneniu nechcenej zmeny parametrov
- rozhranie USB-Device, RS232, DIGITAL I/O na zadnom paneli
- ventilátor riadený teplotou
- odpojenie od napájania pri tepelnom preťažení transformátora
- na zadnej strane volič vstupného napätia 110V/120V/220V/230V (AC 50/60Hz)


Technické parametre :

- menovité výstupné napätie CH1 a CH2: 0 až 30V
- menovitý výstupný prúd CH1 a CH2: 0 až 5A
- celkový menovitý výstupný výkon: 315W
- rozlíšenie nastavenia napätia/prúdov (CH1 a CH2): 10mV/1mA
- v režime (CV) presnosť nastavenia napätia (CH1 a CH2):<= (0,01% namerané hodnoty +3mV, pri prúde<= 3A)
- v režime (CV) presnosť nastavenia napätia (CH1 a CH2):<= (0,02% namerané hodnoty +5mV, pri prúde>3A)
- v režime (CC) presnosť nastavenia prúdu (CH1 a CH2):<= (0,2% nameraných hodnôt +3mA)
- šum a hluk (20Hz až 20MHz) na výstupoch CH1 a CH2:<=1mV RMS /<=3mA RMS
- menovité výstupné napätie (presnosť)/prúd CH3: 1,8V; 2,5V; 3,3V; 5,0V (±3%, dá sa presne nastaviť)/max. 3,2A
- šum a hluk (20Hz až 20MHz) na výstupe CH3:<=2mV
- výstupné napätie/max. prúd v kanáli CH4 (USB): 5V ± 0,25V/2A
- teplotný koeficient napätia//prúd:<= 300ppm/°C //<= 300ppm/°C
- menovité napájacie napätie: AC 110V/120V/220V/230V / (50/60Hz)
- poistka (pri napájaní 110/120V/AC): trubičkovou poistkou typu: T6,3AL/250V (20x5mm)
- poistka (pri napájaní 220/230/AC): trubičkovou poistkou typu: T3,13AL/250V (20x5mm)
- rozmery (šírka x výška x hĺbka): 240 x 168 x 347mm
- hmotnosť: cca 10,2 kg
- hrubá hmotnosť kartónu: 12 kg


Obsah individuálneho balenia :

- laboratórny zdroj UDP3305C: 1 ks
- napájací kábel: 1 ks
- kábel rozhrania USB-A – USB-B (UT-D14): 1 ks
- sada pripájacích káblov s krokodílkami: 1 sada
- náhradné poistky: 1 ks
- návod k použitiu: 1 ks
- na objednávku komunikačný kábel RS232: 1 ks
