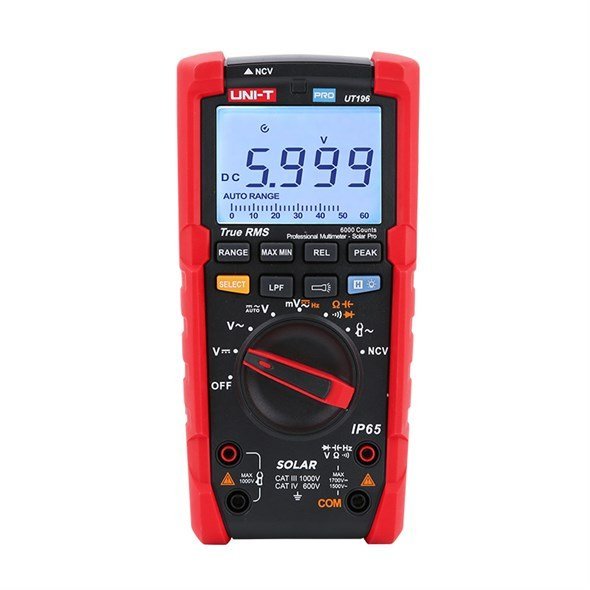

UNI-T UT196 - Multimeter Solar PRO 1700 V DC / 1500 V AC

Solárny multimeter UT196 True RMS firmy UNI-T je profesionálny výrobok pre profesionálov montujúcich alebo udržiavajúcich fotovoltaické a alebo veterné elektrárne. Prevedenie prístroja umožňuje prácu v drsnom vonkajšom prostredí – má ochranu krytím IP65 a je schopný odolať pádu z výšky 2m. Tento multimeter meria jednosmerné napätie až do 1700 V, striedavé napätie (skutočná efektívna hodnota) do 1500 V pri frekvenčnom rozsahu 45 až 1000 Hz. S prídavnou prúdovou slučkou UT-CS09D Flex umožňuje aj bezkontaktné meranie prúdov AC 1,5 až 3000 A a to aj v stiesnených priestoroch. Ďalej UT196 meria frekvenciu, odpor, kapacitu, polovodičové prechody a spojitosť el.obvodov.
Funkcia dolnopriepustného filtera umožňuje odfiltrať VF rušenie generované meničom. Režim nízkej impedancie môže pomôcť pri odstraňovaní problémov s citlivými obvodmi aj obvodmi, ktoré môžu obsahovať falošné napätia. Vstavaná svietidla, jasné podsvietenie a zvukový aj optický alarm umožňujú používateľom dokončiť prácu bezpečne a efektívne aj v tmavom a hlučnom prostredí.
Solárny digitálny multimeter UT196 je navrhnutý s ochranou proti preťaženiu 1700V DC, 1500Vrms AC a testovaný pre bezpečné použitie v prostredí CAT III 1000V, CAT IV 600V a certifikovaný podľa CE, UKCA, cETLus.


Parametre produktu :

- multifunkčný multimeter so zameraním na vonkajšie aj vnútorné montáže fotovoltaických a veterných elektrární
- meranie napätia AC/DC, odporu, kapacity, frekvencie, diód, spojitosti obvodov, s externou prúdovou slučkou aj prúdu AC
- displej: LCD, duálny, podsvietený
- maximálna zobrazená hodnota na displeji: ± 6000, obnova hodnôt 2 až 3 krát za sekundu
- analógový stĺpcový graf: áno, 31 segmentov, rýchlosť merania 30krát za sekundu
- prepínanie rozsahov: automatické / manuálne
- automatická identifikácia napätia AC/DC: áno
- bezkontaktné meranie elmag. poľa (NCV): áno
- test diód (polovodičových prechodov): áno, napätie otvoreného obvodu cca 3V
- test kontinuity elektrického obvodu: áno, obvod je považovaný za uzavretý pri R<= 10?, potom bzučák pípne
- vstavaný frekvenčný dolnopriepustový filter (LPF): áno, keď je LPF zapnutý, je utlmené rušivé napätie nad 1,2kHz s útlmom>= -3dB vzhľadom na 60 Hz.
- meranie v relatívnom režime: áno
- zadržanie vrcholu (Udrzanie vrcholu): áno
- zmrazenie displeja (zadržanie údajov): áno
- režim Max/Min: áno
- napájanie: batéria 9V, 6F22
- indikácia slabej batérie: áno, pri poklese napätia pod<7,5V
- automatické vypínanie pri nečinnosti: áno, po 15 minútach
- vstavaná svietidla: áno
- zvuková a vizuálna indikácia: áno


Technické parametre :

Meranie DC napätia (V): Rozsah / Rozlíšenie / Presnosť
600,0mV / 0,1mV / ±(0,5%+5)
6,000V / 0,001V / ±(0,2%+5)
60,00V / 0,01V / ±(0,2%+5)
600,0V / 0,1V /±(0,2%+5)
1700V / 1V / ±(0,2%+5)
Vstupná impedancia na rozsahu mV/DC je približne 1G?.


Meranie napätia AC (V): Rozsah / Rozlíšenie / Presnosť
600,0mV / 0,1mV / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
6,000V / 0,001V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
60,00V / 0,01V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
600,0V / 0,1V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
1500V / 1V / 45Hz až 500Hz: ± (0,8%+3); 500Hz až 1kHz: ± (1,8%+3)
Vstupná impedancia na rozsahu mV/AC je približne 10M?.


Automatické meranie napätia AC/DC: automatický rozsah / Rozlíšenie / Presnosť
0V až 600,0V / 0,1V / DC až 500Hz: ± (2,0%+3); 500Hz až 1kHz: ± (4,0%+3)
Pri automatickej voľbe rozsahu nie je možná voľba LPF, Udrzanie vrcholu, vstupná impedancia je 2M≤ br />

Meranie odporu: Rozsah / Rozlíšenie / Presnosť
600,0 Ω / 0,1 Ω /± (1,0%+2)
6,000k? / 1 Ω / ± (0,8%+2)
60,00k? / 10 Ω / ± (0,8%+2)
600,0k? / 100 Ω / ± (0,8%+2)
6,000M? / 1k? / ± (1,2%+3)
60,00M? / 10k? / ± (2,5%+5)


Meranie kapacity: Rozsah / Rozlíšenie / Presnosť
60,00nF/ 0,01nF / v režime REL: ± (3%+10)
600,0nF / 0,1nF / ± (1,9%+5)
6,000uF / 0,001uF / ± (1,9%+5)
60,00uF / 0,01uF / ± (1,9%+5)
600,0uF / 0,1uF / ± (1,9%+5)
6,000mF / 0,001mF / ± (5%+5)
60,00mF / 0,01mF / ± (5%+5)


Meranie prúdov AC prúdovou slučkou UT-CS09D Flex: Rozsah / Rozlíšenie / Presnosť
30,00A / 0,01A / ± (0,8%+8)
300,0A / 0,1A / ± (0,8%+8)
3000A / 1A / ± (0,8%+8)


Meranie frekvencie: Rozsah / Rozlíšenie / Presnosť
60,00Hz až 1,000MHz / 0,1Hz až 0,001MHz / ± (0,08% +4)


Ostatné parametre :
- pracovná teplota: 0°C až 40°C (32°F - 104°F)
- skladovacia teplota: -10°C až +50°C (14°F - 122°F)
- relatívna vlhkosť:<=75 % RH (0°C - 30°C),<=50 % RH (30°C - 40°C)
- pracovná výška:<=2000m
- odolnosť EMC: v súlade s EN61326-1: 2013, EN61326-2-2: 2013
- napájanie: 9V batéria 6F22
- vonkajšie rozmery: 195 x 95 x 58 mm
- hmotnosť: 485g
- krytie IP: IP65
- test pádu: 2m
- certifikácia: CE, UKCA, cETLus (CAT III 1000V, CAT IV 600V)
- podľa noriem: STN EN 61010-1, STN EN 61010-2-033, EN/IEC 61010-031


Obsah individuálneho balenia :

- multimeter UT196 Solar PRO: 1 ks
- testovacie káble: 1 pár
- batéria 9V/ 6F22: 1 ks
- návod na použitie: 1ks
