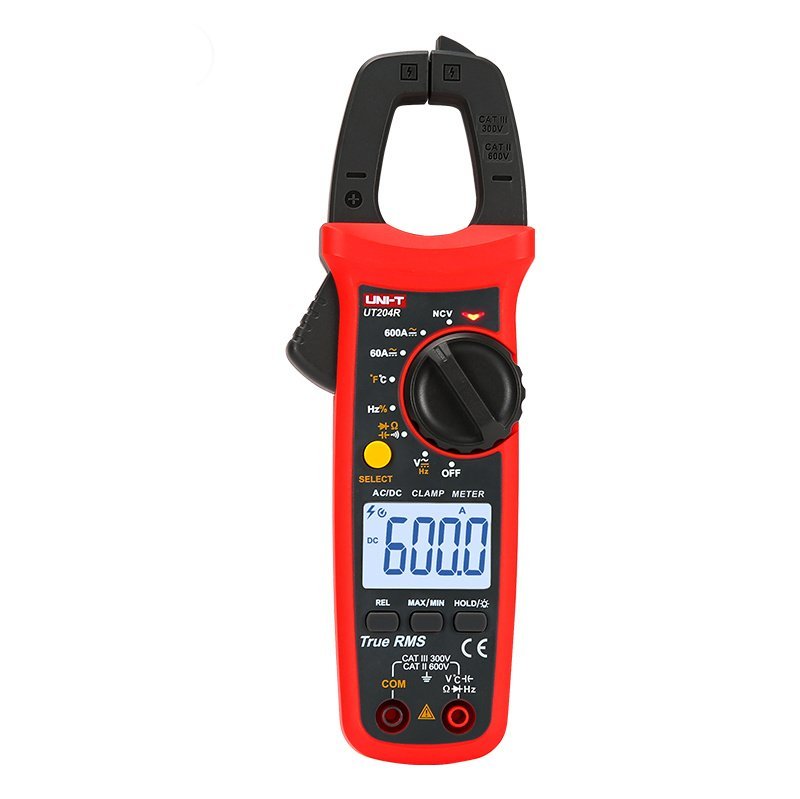

UNI-T UT204R - Kliešťový multimeter 600A / 600V / -40 až +1000°C

Digitálny kliešťový meradlo UT204R slúži na meranie striedavých a jednosmerných napätí do 600V, AC a DC prúdov do 600A a frekvencie 10Hz až 60kHz u napätia nN do 600V a 10Hz až 10MHz u napätia vN. Na všetkých rozsahoch má ochranu pred väčším napätím ako 600V a zvukový a optický alarm. Štyrmiestny viacčasťový displej o rozmeroch 37 x 25 mm so zadným podsvietením a rýchlou obnovovacou frekvenciou (3krát/s). Roztváranie čeľustí umožňuje meranie na kabeloch o priemere až 28mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a -EFHi pre rozvody nN 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotu na testovacích kábľoch umožňuje meranie na rozvodoch nN v kategórii CAT III bez nebezpečia vzniku oblúka. Bez krytov na hrotoch je možné merať testovacími kábľmi len na rozvodoch nN kategórie CAT II. S priloženým termočlánkom typu K (teplotný senzor niklchróm - niklkremík) umožňuje meranie teploty od -40°C do 1000°C.
Napájacia batéria 2ks 1,5V R03. Príkon meradla je približne 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je<11uA, čo účinne predlžuje životnosť batérie na približne 400 hodín.


Parametre produktu:

- meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
- meranie frekvencie 10Hz až 10MHz
- meranie kapacít 60nF až 60mF
- meranie teploty -40 až +1000°C
- pomerové (relatívne) meranie napätia a kapacít
- viacčasťový segmentový displej a zvukový / vizuálny alarm
- ochrana pred napätím väčším ako 600V naprieč rozsahov
- bezkontaktná detekcia vodičov pod napätím
- automatické prepínanie rozsahov
- presnosť merania prúdov a napätia je garantovaná v rozmedzí 1% až 100% rozsahov


Technické parametre:

1. Meranie AC prúdu ( rozsahy / rozlíšenie / presnosť ):

60,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+5)
600,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5)
- presnosť monitorovania frekvencie pri meraní AC prúdu v rozmedzí 50 až 100Hz je ±(1,0%+5) pri rozlíšení 0,1Hz
- ochrana proti preťaženiu pri 620A


2. Meranie DC prúdu ( rozsahy / rozlíšenie / presnosť ):

60,00A / 0,010A / ±(2,0%+5)
600,0A / 0,100A / ±(2,0%+5)
- ochrana proti preťaženiu pri 620A


3. Meranie napätia AC ( rozsah / rozlíšenie / presnosť ):

6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5)
60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5)
600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5)
- presnost monitorovania frekvencie pri meraní napätia AC v rozmedzí 10Hz až 60kHz ±(0,5%+2) pri rozlíšení 0,01Hz až 0,01kHz
- ochrana proti preťaženiu pri 600Vrms
- vstupná impedancia cca 10MG≤ br />

4. Meranie DC napätia ( rozsah / rozlíšenie / presnosť ):

600,0mV / 0,100mV / ±(0,7 %+3)
6,000V / 0,001V / ±(0,5 %+2)
60,00V / 0,010V / ±(0,5 %+2)
600,0V / 0,100V / ±(0,5 %+2)
- vstupná impedancia cca 10M≤ br />- ochrana proti preťaženiu pri 600Vrms


5. Meranie odporu ( rozsahy / rozlíšenie / presnosť ):

600,0 Ω / 0,1 Ω / ±(1,0%+2)
6,000k? / 0,001k? / ±(0,8%+2)
60,00k? / 0,01k? / ±(0,8%+2)
600,0k? / 0,1k? / ±(0,8%+2)
6,000M? / 0,001M? / ±(2,5%+5)
60,00M? / 0,01M? / ±(2,5%+5)
- ochrana proti preťaženiu pri 600 Vrms
- napätie otvoreného obvodu približne 1V


6. Meranie kapacity ( rozsahy /rozlíšenie / presnosť ):

60,00nF / 0,01nF / ±(4,0%+5)
600,0nF / 0,1nF / ±(4,0%+5)
6,000uF / 0,001uF / ±(4,0%+5)
60,00uF / 0,01uF / ±(4,0%+5)
600,0uF / 0,1uF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%
60,00mF / 0,01mF / ±10,0%
- ochrana proti preťaženiu pri 600 Vrms


7. Meranie teploty ( rozsahy /rozlíšenie / presnosť ):

-40°C až +40°C / 1°C / ± 4°C
+40°C až +500°C / 1°C / ±(1,5%+5)
+500°C až +1000°C / 1°C / ±(2,0%+5)

-40°F až +104°F / 1°F / ±6°F
104°F až +932°F / 1°F / ±(2,0+6)
+932°F až +1832°F / 1°F / ±(2,5%+4)


8. Meranie frekvencie a pracovného pomeru (rozsahy /rozlíšenie / presnosť):

frekvencia: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4)
pracovný pomer: 0,1 až 99,9% / 0,1% / ±(3,0% + 5)

- Poznámka 1 ) Citlivosť merania:
<=100kHz: 200mVrms<= vstupná amplitúda<= 30V RMS
>100kHz~1MHz: 600mV RMS<= vstupná amplitúda<= 30V RMS
>1MHz~10MHz: 1V RMS<= vstupná amplitúda<= 30V RMS

- Poznámka 2 ) Meranie pracovného pomeru je použiteľné iba pre štvorcovú vlnu<=10kHz, amplitúda: 1V p-p
Frekvencia<= 1kHz Pracovný pomer (Plnenie): 10.0%~95.0%
Frekvencia>1kHz Pracovný pomer (Plnenie): 30.0%~70.0%
- ochrana proti preťaženiu pri 600 Vrms


9. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 10 Ω signalizácia súvislého obvodu zazní bzučák
- pri nameranom odpore väčšom ako 31 Ω signalizácia rozpojného obvodu nezní bzučák
- neistota v rozmedzí 10 Ω až 31≤ br />- napätie otvoreného obvodu asi 2,0V
- meranie na rozsahu 600≤ br />- ochrana proti preťaženiu pri 600 Vrms


10. Meranie diód:

- v propustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 4,0V
- meranie na rozsahu 6,000V


11. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nN 110V/50/60Hz a 230V/50/60Hz


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomernom) režime pre meranie napätia a kapacity: áno
- zadržanie údajov ( HOLD ): áno
- Indikácia slabej batérie: áno
- automatické vypnutie napájania: áno
- napájanie batériou 1,5 V (R03): 2ks
- veľkosť podsvietleného displeja: 37 mm x 25 mm
- rozmery výrobku: 215 mm x 63,5 mm x 36 mm
- čistá hmotnosť produktu: 235 g
- farba výrobku: červená a sivá


Obsah balenia:

- kliešťový multimeter UT204R: 1ks
- testovacie káble: 1 pár
- termočlánok K do 1000°C: 1ks
- batéria 1,5 V (R03): 2ks
- návod na použitie: 1ks
