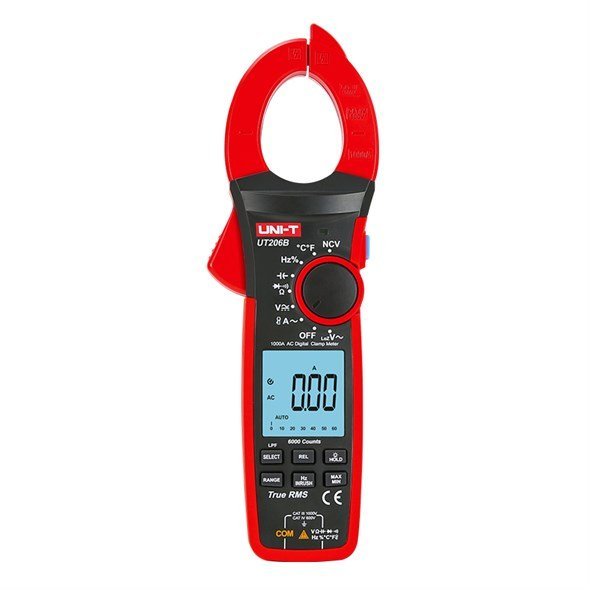

UNI-T UT206B - Kliešťový multimeter AC/DC do 1000V

Digitálny kliešťový meradlo UT206B slúži na meranie striedavých a jednosmerných napätí do 1000V, AC prúdov do 1000A a frekvencie u nízkeho napätia (nn) do 1000V v rozsahu 40Hz až 400Hz a u AC prúdu do 1000A v rozsahu 40Hz až 60Hz a u malého napätia (mn) 10Hz až 1MHz. Na všetkých rozsahoch má ochranu pred väčším napätím ako 1000V a zvukový a optický alarm. Štyrmiestny viacčasťový displej o rozmeroch 43 x 45 mm so zadným podsvietením a rýchlou obnovovacou frekvenciou (3krát/s). Maximalna zobrazitelna hodnota je 6000. Displej obsahuje analógovú 31 dielkovú stupnicu (bar graf). Roztváranie čeľustí umožňuje meranie na kabeloch o priemere až 42mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekciu vodičov pod napätím. Priložená sonda - kryt hrotu na testovacích kábľoch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečia vzniku oblúka. Bez krytov na hrotoch sa dajú merať testovacie káble len na rozvodoch nn kategórie CAT II (napríklad zásuvky 230V). S priloženým termočlánkom typu K (teplotný senzor niklchróm - niklkremík) umožňuje meranie teploty od -40°C do 1000°C. Snímačom je citlivá indukčná prúdová slučka. Možnosť dokúpenia pružnej slučky na meranie prúdov až do 3000A. Napájacia batéria 3ks 1,5V R03. Príkon meradla je približne 1,8 mA. Prístroj má funkciu automatickej úspory energie - po 15 minútach prechádza do režimu spánku, kedy má spotrebu len<50uA, čo účinne predlžuje životnosť batérie. Funkciu úspory energie sa dá vypnúť.


Parametre produktu:

- meranie AC/DC napätia a AC prúdu, odporu, diód, spojitosti, kapacity
- automatické zobrazenie polarity
- meranie frekvencie prúdov a nízkeho napätia (nn) do 1000 V v rozsahu 40 až 400Hz
- meranie frekvencie malého napätia (mn) v rozsahu 10Hz až 1MHz
- meranie kapacít 60nF až 60mF
- meranie teploty -40 až +1000°C priloženým termočlánkom typu K
- pomerové (relatívne) meranie napätia a kapacít
- viacčasťový segmentový displej a zvukový / vizuálny alarm
- ochrana pred napätím väčším ako 1000V naprieč rozsahmi
- funkcia NCV - bezkontaktná detekcia vodičov pod napätím
- funkcia LoZ V~ meranie s nízkou vstupnou impedanciou (cca 2k?) prístroja
- funkcia INRUSH - meranie prechodového deja dlhého do 100msec - spúšťacieho prúdu pri zapínaní spotrebiča až do 3000A s prídavnou pružnou slučkou
- funkcia LPF ACV - meranie napätia AC s nf filtrom (cca 2,5kHz) na menič aj s variabilnou frekvenciou
- funkcia merania frekvencie/pracovného cyklu
- možnosť voľby automatického alebo manuálneho prepínania rozsahov
- zabudovaná svietidla
- presnosť merania prúdov a napätia je garantovaná pri využívaní rozsahu v rozmedzí 5% až 100% rozsahu, pri hodnote<=5% rozsahu je potrebné zmeniť rozsah


Technické parametre:

1. Meranie AC prúdu ( rozsahy / rozlíšenie / presnosť ):

60,00A / 0,010A / 40Hz ~ 400Hz ±(2,0%+9)
600,0A / 0,100A / 40Hz ~ 400Hz ±(2,0%+5)
1000,0A/ 1A / 40Hz ~ 400Hz ±(2,0%+5)
- presnosť monitorovania frekvencie pri meraní AC prúdu v rozsahu 40 až 400Hz je ±(0,1%+3) pri rozlíšení 0,1Hz
- ochrana proti preťaženiu pri 1000A


2. Meranie AC spúšťacieho prúdu ( rozsahy / rozlíšenie / presnosť ):

60,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
600,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
1000,0A/ 1A / 40Hz ~ 400Hz ±(10,0%+10)
- ochrana proti preťaženiu pri 1000A

s pružnou prúdovou slučkou
30,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
300,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
3000,0A/ 1A / 40Hz ~ 400Hz ±(10,0%+10)
- ochrana proti preťaženiu pri 3000A


3. Meranie napätia AC ( rozsah / rozlíšenie / presnosť ):

6,000V / 0,001V / 40Hz ~ 400Hz ±(1,2%+3)
60,00V / 0,010V / 40Hz ~ 400Hz ±(1,2%+3)
600,0V / 0,100V / 40Hz ~ 400Hz ±(1,0%+8)
1000,0V / 1V / 40Hz ~ 400Hz ±(1,0%+8)
- presnosť monitorovania frekvencie pri meraní napätia AC v rozsahu 40Hz až 400Hz ±(0,1%+3) pri rozlíšení 0,1Hz
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia približne 10MG≤ br />

4. LPF napätie AC (meranie s nízkofrekvečným filtrom približne 2,5kHz)
( rozsah / rozlíšenie / presnosť ):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MG≤ br />

5. LPF AC V (meranie s nízkou vstupnou impedanciou cca 2k?)
( rozsah / rozlíšenie / presnosť ):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 2k≤ br />

6. Meranie DC napätia ( rozsah / rozlíšenie / presnosť ):

600,0mV / 0,100mV / ±(0,8%+3)
6,000V / 0,001V / ±(0,5%+3)
60,00V / 0,010V / ±(0,5%+3)
600,0V / 0,100V / ±(0,5%+3)
1000,0V / 1V / ±(0,5%+3)
- vstupná impedancia cca 10M≤ br />- ochrana proti preťaženiu pri 1000Vrms


7. Meranie odporu ( rozsahy /rozlišenie / presnosť ):

600,0 Ω / 0,1 Ω / ±(1,0%+3)
6,000k? / 0,001k? / ±(1,0%+2)
60,00k? / 0,01k? / ±(1,0%+2)
600,0k? / 0,1k? / ±(1,0%+2)
6,000M? / 0,001M? / ±(2,0%+8)
60,00M? / 0,01M? / ±(2,0%+8)
- ochrana proti preťaženiu pri 1000 Vrms
- napätie otvoreného obvodu cca 1V


8. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 30 Ω signalizácia súvislého obvodu zazní bzučák
- pri nameranom odpore väčšom ako 70 Ω signalizácia rozpojného obvodu nezní bzučák
- neistota v rozmedzí 31 Ω až 69≤ br />- napätie otvoreného obvodu asi 1,0V
- meranie na rozsahu 600 Ω, s rozlíšením 0,1≤ br />- ochrana proti preťaženiu pri 1000 Vrms


9. Meranie diód:

- v propustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 3,0V
- meranie na rozsahu 6,000V, pri rozlíšení 0,001V


10. Meranie kapacity ( rozsahy /rozlíšenie / presnosť ):

60,00nF / 0,01nF / ±(4,0%+25)
600,0nF / 0,1nF / ±(4,0%+5)
6,000uF / 0,001uF / ±(4,0%+5)
60,00uF / 0,01uF / ±(4,0%+5)
600,0uF / 0,1uF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%+9
60,00mF / 0,01mF / ±10,0%+9
- ochrana proti preťaženiu pri 1000 Vrms


11. Meranie teploty ( rozsahy /rozlíšenie / presnosť ):

-40°C až +300°C / 0,1°C / ± 1,0°C+20
+300°C až +1000°C / 1°C / ±(1,0%+2)

-40°F až +572°F / 0,2°F / ±1,0%+40
+573°F až +1832°F / 1°F / ±(1,0%+4)


12. Meranie frekvencie a Pracovný cyklus (plnenie) ( rozsahy /rozlíšenie / presnosť ):

frekvencia: 10Hz až 1MHz / 0,01Hz až 1kHz / ±(0,1% + 3)
presnosť: 10% až 99,0% / 0,1% / ±(2,6% + 7)

- Poznámka 1 ) Citlivosť merania:
10Hz až 100kHz: 250mVrms<= vstupná amplitúda<= 20V RMS
100kHz až 10MHz: 600mV RMS<= vstupná amplitúda<= 20V RMS

- Poznámka 2 ) Meranie plnenia ( pracovného pomeru ) je použiteľné iba pre štvorcovú vlnu 10Hz až 10kHz:
2Vpp<= vstupná amplitúda<= 20V p-p

- ochrana proti preťaženiu pri 1000 Vrms


13. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekovať vodiče pod napätím - ako sa zvyšuje intenzita detekovaného napätia, bude zobrazené viac segmentov bar grafu a s vyššou hodnotou sa často spustí bzučák a LED začne blikať


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomernom) režime pre meranie napätia a kapacity: áno
- zadržanie údajov ( HOLD ): áno
- indikácia slabej batérie: áno
- automatické vypnutie napájania: áno
- napájanie batériou 1,5 V (R03): 2ks
- veľkosť podsvietleného displeja: 43 x 45 mm
- rozmery výrobku: 272 x 81 x 43,5 mm
- čistá hmotnosť produktu: 492g
- farba výrobku: červená a sivá


Obsah balenia:

- kliešťový multimeter UT206B: 1ks
- testovacie káble: 1 pár
- termočlánok K do 1000°C: 1ks
- batéria 1,5 V (R03): 3ks
- návod na použitie: 1ks
