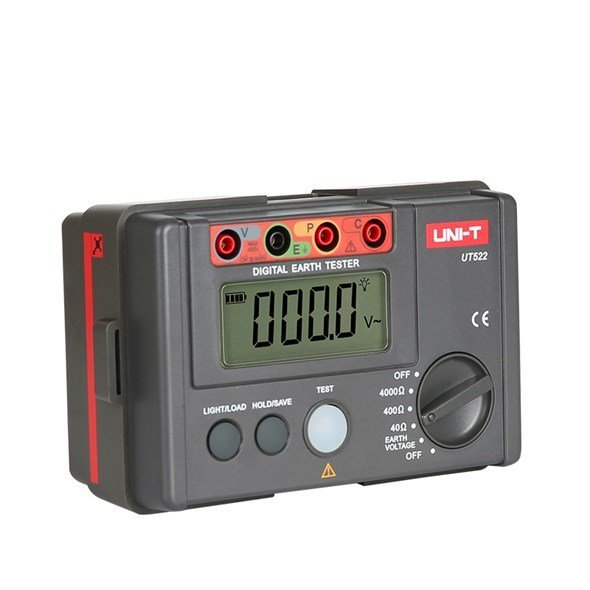

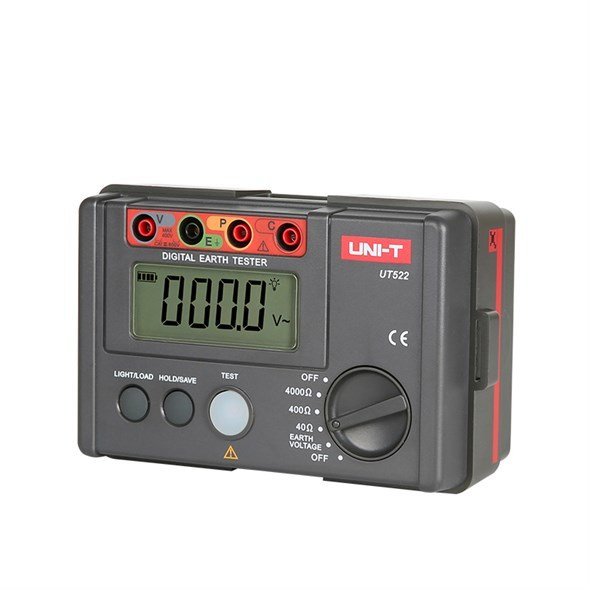

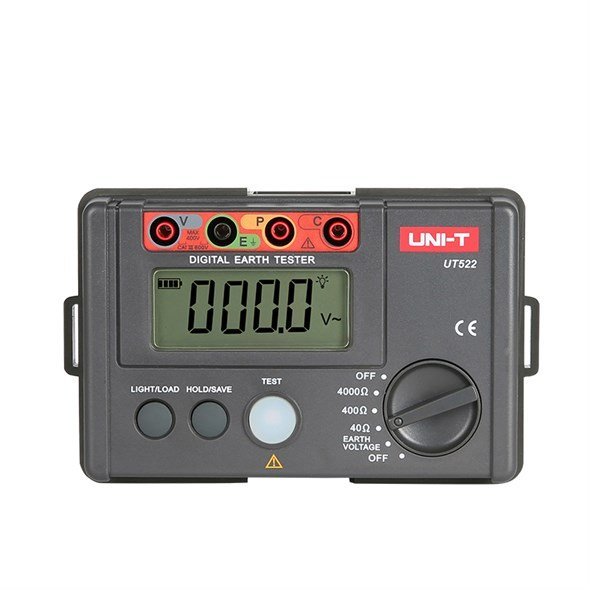

UNI-T UT522 - Tester zemného odporu 0–4000 Ω

Prístroj UT522 od výrobcu UNI-T je zariadenie navrhnuté na meranie odporov uzemnení a napäťových potenciálov na nich, s pomocnými uzemniovacími elektródami.
Tester je navrhnutý s inteligentným digitálnym mikroprocesorem, ktorý pomáha dosiahnuť vysokú presnosť a spoľahlivosť. Je určený na meranie uzemniacich sústav v elektrárňach, energetických a telekomunikačných rozvodoch a na kontrolu zemného odporu bleskozvodu. Ponúka dvojvodičové a trojvodičové meranie zemného odporu uzemnenia pomocou pomocného napätia až 50V/820Hz generovaného prístrojom. Hodnotu zemného odporu určuje v rozsahu 0 Ω až 4000 Ω, v troch podrozsahoch. Je možné tiež merať napätie na uzemnení, alebo medzi jednotlivými uzemneniami objektu, v rozsahu 0 až 400 V. Zariadenie je ľahké a dizajnom prispôsobené na prácu v vonkajšom prostredí.

V príslušenstve sú káble na štandardné trojvodičové meranie (zelený dĺžky 5m, žltý dĺžky 10m, červený dĺžky 20m), jednoduché testovacie káble na dvojvodičové meranie, 2ks pomocných uzemniovacích elektród.
Namerané hodnoty sa zobrazujú na štyrmiestnom podsvietenom displeji LCD a 20 sad nameraných hodnôt je možné uložiť do internej pamäte a neskôr ich vyvolať. Napájanie prístroja je zo šiestich tužkových alkalických batérií 1,5V. Prístroj má dvojitú izoláciu s odporom izolácii>20M? medzi meranými obvodmi a obaľom zariadenia. Pri meraní zemného napätia je ochrana proti preťaženiu 30 sek pre napätie až 600 V/AC a pri meraní zemného odporu je ochrana proti preťaženiu 10 sek pre napätie až 200 V/AC. Zariadenie je vyrobené podľa bezpečnostných noriem: IEC 61010-1 CATIII 600V; IEC 61557-1,5; IEC 61010-2-31.

Parametre produktu :

- rozsah merania zemného odporu uzemnenia: 0 až 4000 ≤ br />- rozsah merania napätia AC na uzemnení: 0 až 400 V
- štyrmiestny podsvietený displej s rozmermi: 70,6 mm x 34 mm
- dvojvodičové a trojvodičové meranie uzemnení
- indikácia zlého pripojenia káblov k elektródam
- indikácia hodnôt mimo rozsah displeja
- napájanie: 6 ks ceruzových alkalických batérií 1,5V (AA)
- indikácia stavu batérie

Technické parametre :

- meranie zemného odporu: rozsah // presnosť
0 až 40 Ω // ± (2%+20)
0 až 400 Ω // ± (2%+3)
0 až 4000 Ω // ± (2%+3)
- ručný výber rozsahu odporu

- meranie napätia AC na uzemnení // presnosť
0 až 400 V/50 Hz/60 Hz // ± (1%+6)

- displej: štyrmiestny LCD podsvietený s rozmermi 70,6 mm x 34 mm
- pozastavenie údajov (HOLD): áno
- ukladanie údajov do internej pamäti: áno, až 20 sad meraní
- presné trojvodičové a dvojvodičové meranie
- frekvencia testovacieho signálu: približne 820 Hz, pri prúde približne 3,2 mA na rozsahu 40 ≤ br />- indikácia zlého pripojenia k terminálu C alebo E pri meraní odporu uzemnenia
- napájanie: 6 ks alkalická batéria 1,5 V/AA (LR6)
- automatické vypnutie pri nečinnosti: áno, po približne 10 minútach
- indikácia vybitej batérie: áno
- pracovné podmienky: teplota okolia: 5°C až +40°C, relatívna vlhkosť:<=80% relatívna vlhkosť (bez kondenzácie)
- skladovacie podmienky: teplota okolia: -20°C až +60°C, relatívna vlhkosť:<=80% relatívna vlhkosť (bez kondenzácie)
- nadmorská výška:<=2000 m
- čistá hmotnosť výrobku: 560 g
- veľkosť výrobku: 160 x 100 x 70,5 mm
- farba výrobku: červená a sivá

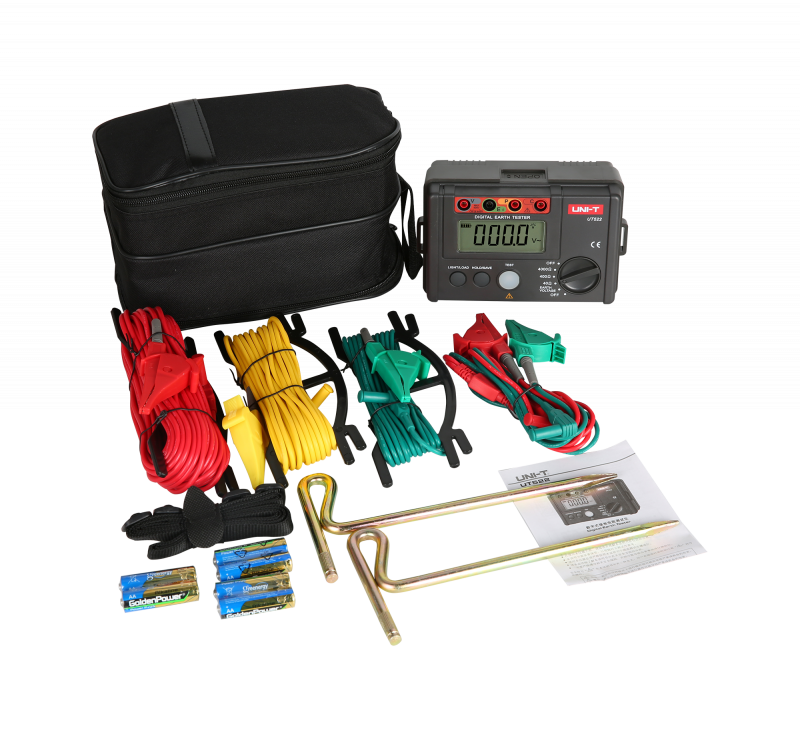

Obsah individuálneho balenia :

- tester UT522: 1 ks
- testovacie káble pre trojvodičové meranie s krokodílové svorky (zelený dĺžky 5m, žltý dĺžky 10m, červený dĺžky 20m): po jednom kuse
- testovacie káble pre dvojvodičové meranie s krokodílové svorky: 1pár
- pomocné uzemniovacie elektródy: 2ks
- batéria 1,5 V/AA (LR6): 6ks
- anglický, český, slovenský návod: 1ks
