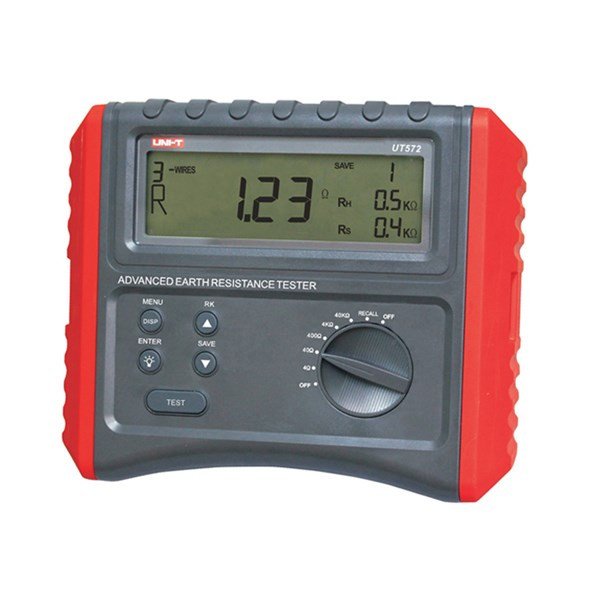

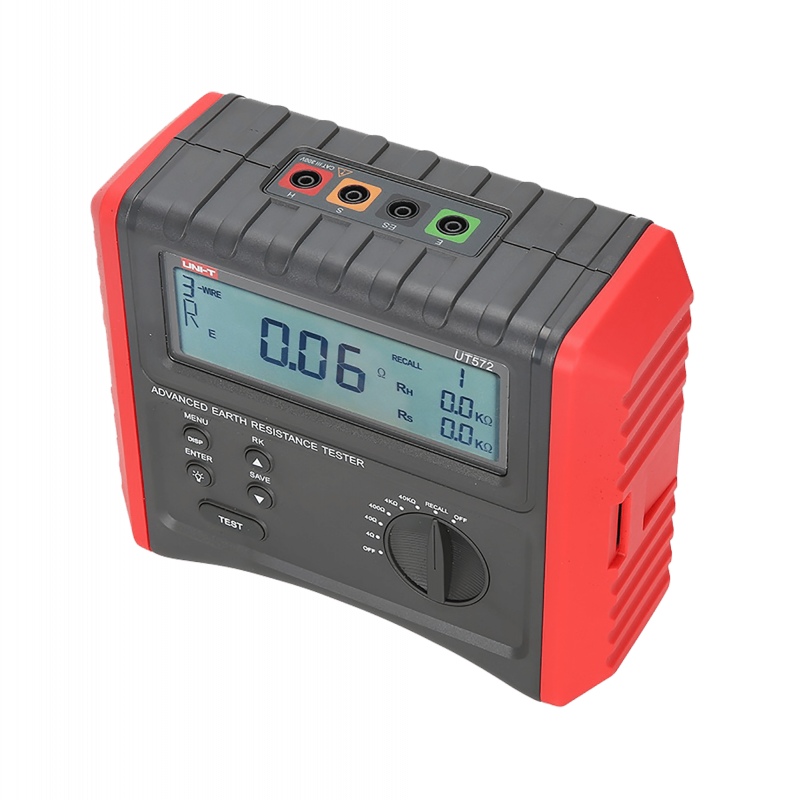

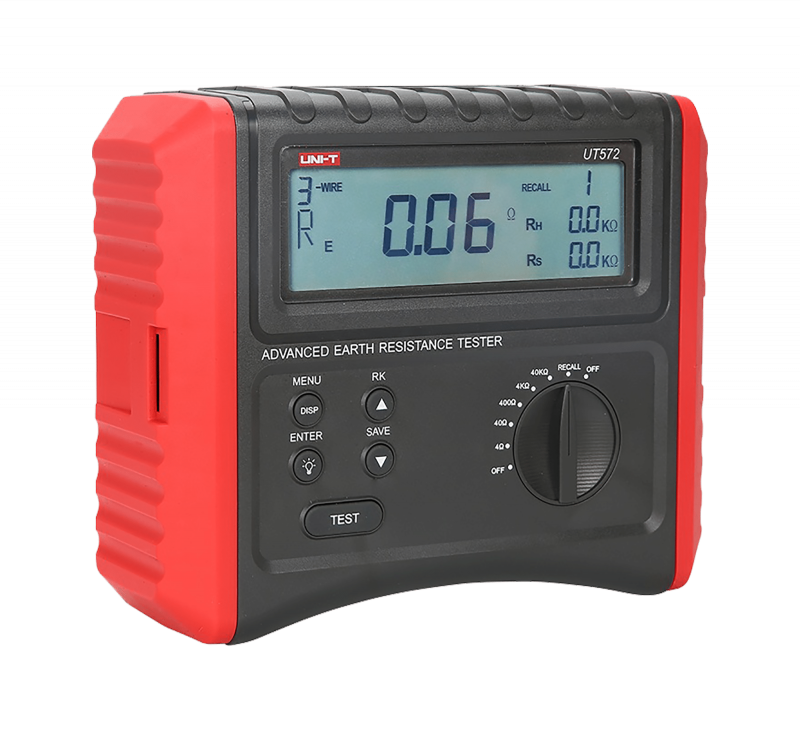

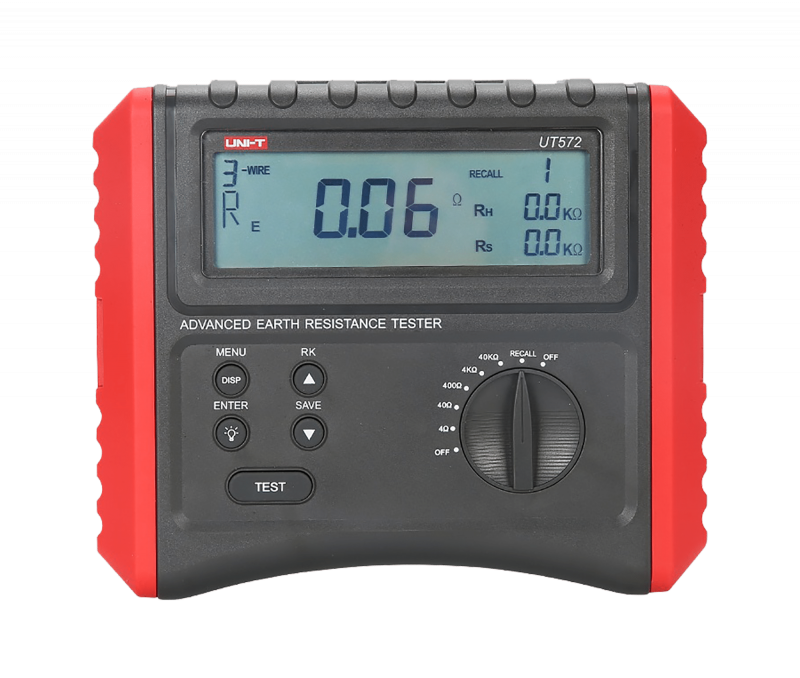

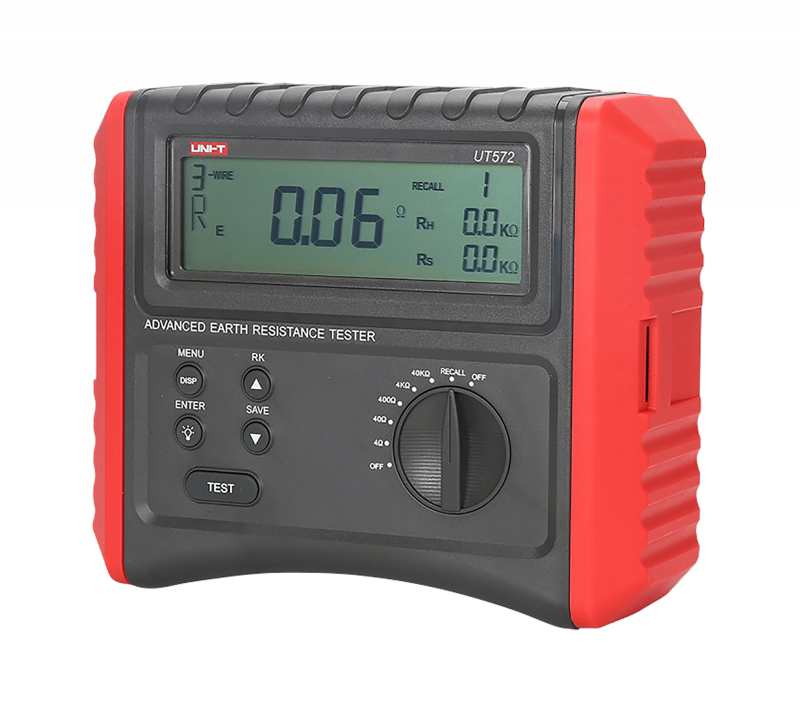

UNI-T UT572 - Tester zemného odporu 4 Ω–40 kΩ

UT572 je inteligentný prístroj na meranie zemného odporu a rezistivity pôdy (merného zemného odporu). Prístroj nájde široké uplatnenie pri návrhu a testovaní uzemnenia novostavieb elektrických inštalácií a bleskozvodu v stavebníctve, v priemysle, rozvodniach, telekomunikáciách apod.

Pomocou metód 2-vodičového, 3-vodičového, 4-vodičového merania a generovania meracieho napätia o frekvenciách 94Hz a 128Hz dokáže určiť zemný odpor (Re), merný zemný odpor (ρ), napätie a frekvenciu rušivých naindukovaných signálov Ust a Fst.

Prístroj je navrhnutý s novým vzhľadom, s veľkým podsvietaným multifunkčným displejom. Má odolný kryt s dvojitou a zosilnenou izolačnou impedanciou.
Tento prístroj bol navrhnutý, vyrobený a testovaný podľa bezpečnostných noriem IEC61010 (Bezpečnostné požiadavky na elektrické zariadenia) v kategórii prepätia CATIII 300V, STN EN 61010-2-033, EN 61010-031.


Parametre produktu :

- maximálne zobrazenie displeja: 9999
- podsvietený multifunkčný displej LCD s rozmermi: 125 mm × 37 mm
- displej zobrazuje: funkčné režimy, hodnoty, jednotky a symboly
- prepínanie funkcií a rozsahov: otočný 8-mi polohový prepínač
- metóda merania rezistivity pôdy (?): 2-vodičový, 3-vodičový a 4-vodičový
- test odporu uzemnenia: RK, RH, RS
- zobrazenie rušivého napätia Ust: do 50V/AC/DC
- zobrazenie rušivej frekvencie Fst: v rozsahu 40 až 500Hz
- frekvencia testovacieho signálu: 94Hz a (alebo) 128Hz
- rozsah vzdialeností medzi sondami: 1m až 40m
- pamäťové úložisko: až 20 sad merania
- napájanie: 8 ks alkalická batéria 1,5V AA
- zobrazenie stavu batérie: áno, ak poklesne pod 9,5V, potom výmena batérií
- automatické vypnutie pri nečinnosti: áno, po 5 minútach sa sám vypne
- ochrana proti preťaženiu


Technické parametre :

Meranie zemného odporu (Re)
rozsah / rozlíšenie / presnosť merania (Re)
4 Ω / 0,01 Ω / ± (3% + 15)
40 Ω / 0,1 Ω /± (3% + 5)
400 Ω / 1 Ω /± (3% + 5)
4k? / 0,01k ? / ± (3% + 5)
40 kΩ / 0,1k ? / ± (3% + 5)

Meranie merného zemného odporu (?)
v rozsahoch: 4 Ω, 40 Ω, 400 Ω, 4k?, 40 kΩ, max. 1000k?m
presnosť merania (?) v závislosti na výsledku testu Re: ?=2×?×L×Re

Meranie rušivých signálov
rozsah amplitúdy / rozlíšenie / presnosť merania (Ust)
1 až 50Vrms / 1V / ± (3% + 3)

rozsah frekvencie / rozlíšenie / presnosť merania (Fst)
40Hz až 500Hz / 1Hz / ± (1% + 2)


Ďalšie parametre :

- multifunkčný podsvietený displej LCD o rozmeroch: 125 × 37 mm
- frekvencia testovacieho signálu: 94Hz a (alebo) 128Hz
- rozsah vzdáleností medzi sondami: 1m až 40m
- pamäťové úložisko: až 20 sad merania
- ochrana proti preťaženiu: 220V/AC po dobu 10s medzi svorkami E-S, E-H
- izolačná impedancia medzi obvodmi na DPS a krytom:>= 50M?(1000V)
- odolnosť voči napätiu medzi obvodmi na DPS a krytom: 3540V/AC50/60Hz podobu 5s, bez iskry
- napájanie: alkalická batéria AA 1,5V, 8 kusov
- automatické vypnutie pri nečinnosti: áno, po 5 minútach
- indikácia slabej batérie: áno, pri<= 9,5V
- pracovné prostredie: teplota 0°C až +40°C, vlhkosť max. 80%RH, n.m.v.<= 2000 m
- skladovacie prostredie: teplota -20°C až +60°C, vlhkosť<= 75%RH
- rozmery prístroja: 210 x 175 x 90mm
- hmotnosť: 1,1kg (vrátane batérií)
- farba prístroja: červená a sivá


Obsah individuálneho balenia :

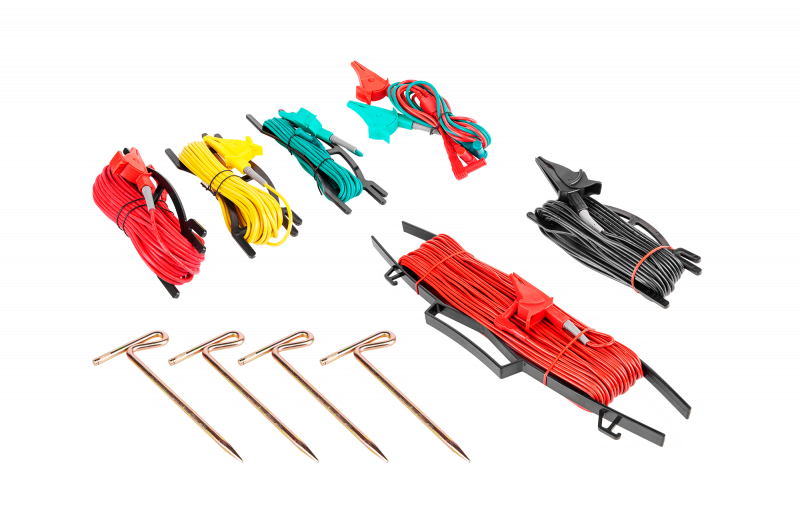

- prístroj UT572: 1ks
- zelený presný testovací kábel, 5m s krokosvorkou : 1ks
- žltý presný testovací kábel, 10m s krokosvorkou : 1ks
- červený presný testovací kábel, 20m s krokosvorkou : 1ks
- čierny presný testovací kábel, 20m s krokosvorkou : 1ks
- červený presný testovací kábel, 40m s krokosvorkou : 1ks
- jednoduché testovacie káble s krokosvorkou: 2ks
- zemný kolík (sonda) dlhý cca 20cm: 4ks
- alkalická batéria 1,5V AA: 8ks

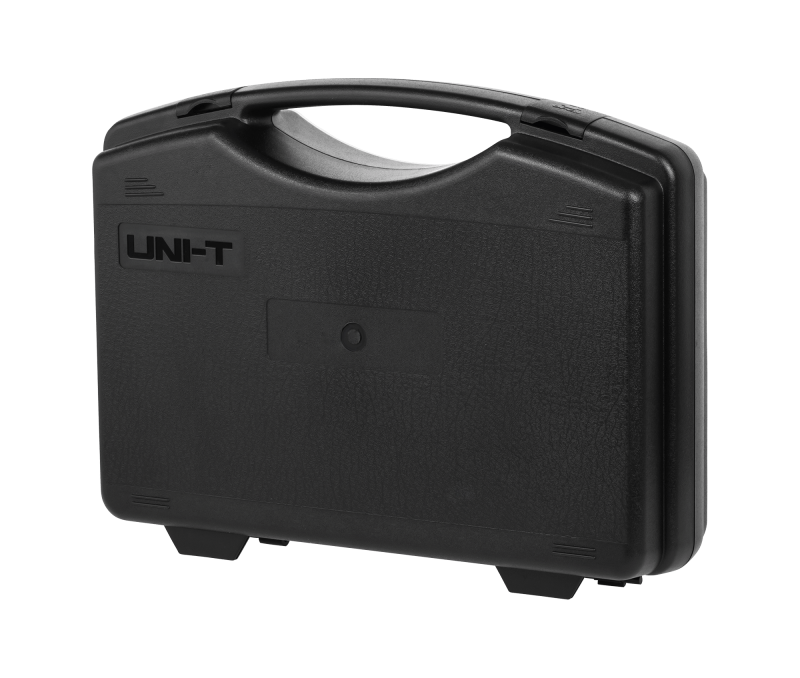

- kufríček / puzdro: 1ks
- návod k použitiu: 1ks
