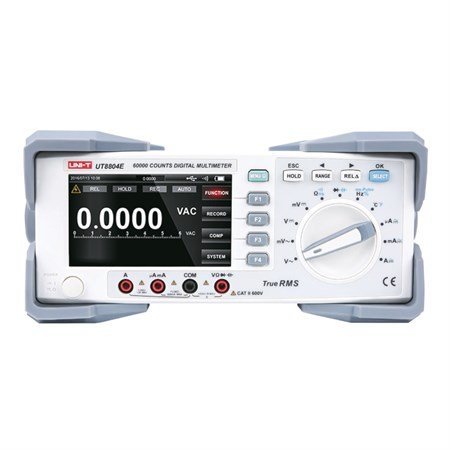

UNI-T UT8804E - Stolný digitálny multimeter 0–1000 V

UT8804E je stolný digitálny multimeter s maximálnou zobraziteľnou hodnotou 60000 s automatickým alebo voliteľne manuálnym nastavením rozsahov, farebným displejom a funkciou merania skutočnej hodnoty RMS. Jeho konštrukcia obvodov využíva vo veľkom meradle (LSI) analógovo-digitálne prevodníky (A/D), mikroprocesor, multifunkčné meranie a vysoko stabilnú technológiu výroby tenkých rezistorov, čo z neho robí digitálny multimeter s vynikajúcim výkonom. Meradlo sa dá použiť na meranie napätia AC/DC, prúdu AC/DC, odporu, vodivosti, diód, testu kontinuity vedenia, kapacitancie, teploty, frekvencie, šírky impulzu atď. Okrem toho má aj funkciu uchovávanie údajov, meranie maximálnej/minimálnej/strednej hodnoty, meranie s funkciou porovnania, meranie relatívnej hodnoty, detekcia špičkových hodnôt, zachytenie tendenčného grafu a možnosť záznamu/čítania až 20 000 záznamov údajov. Integrovaný 4,3-palcový farebný displej poskytuje viacúrovňové, všestranné a jasné zobrazenie výsledkov merania s grafmi odčítaní a tendenčných grafov.


Technické parametre :

- maximálne napätie medzi vstupným terminálom a COM terminálom : 1000 V (DC/AC)
- ochrana vstupných terminálov 10A : (CE) F1, 11A H /1000 V, poistka Ø 10x38 mm
- ochrana vstupných terminálov uA, mA : (CE) F2, F600mA /1000 V, poistka Ø 6x32 mm
- displej farebný TFT 4,3" : úplné zobrazenie ikon; maximálna hodnota 60000
- obnovovacia frekvencia : 2-3 krát/s
- voľba rozsahov : automatická/manuálna
- zobrazenie polarity : automatické
- zobrazenie preťaženia : OL


- 1. meranie napätia AC ( rozsah / rozlíšenie / presnosť ) :

60mV / 0.001mV / 45 ~ 1kHz ±(0.6%+60) // 1k ~ 10kHz ±(1.2%+60) // 10k ~ 20kHz ±(3%+60) // 20k ~ 100kHz ±(4%+60)
600mV / 0.01mV / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
6V / 0.0001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
60V / 0.001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
600V / 0.01V / 45 ~ 1kHz ±(0.4%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz len orientačne
1000V / 0.1V / 45 ~ 1kHz ±(0.6%+30) // 1k ~ 5kHz ± (3%+40) // 5k ~ 10kHz ± (6%+40) // 10k ~ 100kHz len orientačne


- 2. meranie DC napätia ( rozsah / rozlíšenie / presnosť ) :

60mV / 0.001mV / ±(0.025 %+20)
600mV / 0.01mV / ±(0.025 %+5)
6V / 0.001V / ±(0.025 %+5)
60V / 0.001V / ±(0.025 %+5)
600V / 0,01V / ±(0.025 %+5)
1000V / 0,1V / ±(0.003%+5)
- vstupná impedancia : asi 10M≤ br />- ochrana proti preťaženiu : 1 000 V
- pre kompenzáciu predpätia pri nastavení na 60 mV by mala byť použitá funkcia REL.


- 3. meranie AC+DC napätia ( rozsah / rozlíšenie / presnosť ) :

60mV / 0.001mV / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600mV / 0.01mV / 50 ~ 1kHz±(1%+80) //1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
6V/ 0.0001V / 50 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
60V / 0.001V / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600V / 0.01V / 50 ~ 1kHz±(1%+80) // 1k ~ 10kHz iba orientačne // 10k ~ 35kHz iba orientačne
1000V / 0.1V / 50 ~ 1kHz ±(1.2%+80) // 1k ~ 10kHz iba orientačne // 10k ~ 35kHz iba orientačne



- 4. meranie prúdu AC ( rozsahy / rozlíšenie / presnosť ) :

600uA / 0.01uA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
6000uA / 0.1uA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
60mA / 0.001mA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
600mA / 0.01mA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
20A / 0.001A / 45 ~ 1kHz ±(1%+20) // 1k ~ 10kHz ±(3%+40



- 5. meranie DC prúdu ( rozsahy / rozlíšenie / presnosť ) :

600uA / 0.01uA / ±(0.08%+20)
6000uA / 0.1uA / ±(0.08%+10)
60mA / 0.001mA / ±(0.08%+20)
600mA / 0.01mA /±(0.15%+10)
20A / 0.001A / ±(0.5%+10)


- 6. meranie AC+DC prúdu ( rozsahy / rozlíšenie / presnosť :

600uA / 0.01uA / 50 ~ 1kHz / ±(0.8%+40) / 1k ~ 10kHz ±(2.0%+40)
6000uA / 0.1uA / 50 ~ 1kHz / ±(0.8%+20) / 1k ~ 10kHz ±(2.0%+40)
60mA / 0.001mA / 50 ~ 1kHz / ±(0.8%+40) / 1k ~ 10kHz ±(2.0%+40)
600mA / 0.01mA / 50 ~ 1kHz / ±(0.8%+20) / 1k ~ 10kHz ±(2.0%+40)
20A / 0.001A / 45 ~ 1kHz / ±(1,2%+20) / 1k ~ 10kHz ± (3%+40)



- 7. meranie odporu ( rozsahy /rozlíšenie / presnosť ) :

600 Ω / 0.01 Ω / v režime REL: ±(0.05%+10)
6k? / 0.0001k? / ±(0.05%+2)
60k? / 0.001k? / ±(0.05%+2)
600k? / 0.01k? / ±(0.05%+2)
6M? / 0.0001M? / ±(0.3%+10)
60M? / 0.001M? / ±(2%+10)
- ochrana proti preťaženiu : 1000 V
- vlhkosť by mala byť<50% pri 60M? nastavení


- 8. meranie vodivosti ( rozsahy, rozlíšenie / presnosť ) :

60nS / 0,01nS / ± (2%+10)
- ochrana proti preťaženiu : 1000 V
- relatívna vlhkosť by mala byť<50%


- 9. meranie kapacity ( rozsahy / rozlíšenie / presnosť ) :

6nF / 0.001nF / ±(3%+10)
60nF / 0.01nF / ±(2.5%+5)
600nF / 0.1nF / ±(2%+5)
6uF / 0.001uF / ±(2%+5)
60uF / 0.01uF / ±(2%+5)
600uF / 0.1uF / ±(2%+5)
6mF / 1uF / ±(5%+5)
60mF / 10uF / Nešpecifikované
- ochrana proti preťaženiu : 1000 V
- maximalna zobrazitelna hodnota : 6000 číslic


- 10. meranie teploty ( rozsahy / rozlíšenie / presnosť ) :

-40°C – 40°C / 1°C / ±(2.0%+30)
40°C – 400°C / 1°C / ±(1.0%+30)
100°C – 1000°C / 1°C / ±2.5%
-40°F – 104°F / 1°F / ±(2.5%+50)
104°F – 752°F / 1°F / ±(1.5%+50)
752°F – 1832°F / 1°F / ±2.5%


- 11. meranie frekvencie ( rozsahy / rozlíšenie / presnosť ) :

60Hz / 0,001Hz / ±(0.02%+8)
600Hz / 0,01Hz / ±(0.01%+5)
6kHz / 0,0001Hz / ±(0.01%+5)
60kHz / 0,001Hz / ±(0.01%+5)
600kHz / 0,01Hz / ±(0.01%+5)
6MHz / 0,0001MHz / ±(0.01%+5)
60MHz / 0,001MHz / ±(0.01%+5)
- ochrana proti preťaženiu: 1000 V
- požiadavky na vstupnú amplitúdu :
10Hz – 30MHz : 600 mV<= a<= 30Vrm
>30 MHz : Nie je uvedené

- meranie pracovného cyklu ( rozsahy / rozlíšenie / presnosť ) :

10% ~ 90% (10Hz-2kHz) / 0.01 / ±(1.2%+30)
- ochrana proti preťaženiu : 1000 V
- čas stúpania :<1us, signál je vycentrovaný na úrovni spúšte.


- 13. meranie šírky impulzu ( rozsahy / rozlíšenie / presnosť ) :

250ms / 0.001ms ~ 0.01ms / ±(1.2%+30)
- Ochrana proti preťaženiu : 1000 V
- Doba stúpania :<1 us, signál je vycentrovaný na úrovni spúšte
- 10 Hz - 200 kHz : Šírka impulzu>2us
- Rozsah šírky impulzu je určený frekvenciou signálu

- 14. test kontinuity vedenia :
Rozlíšenie 0.01≤ br />Poznámka
Kontrolné napätie je približne 3V
Upozornenie na skrat : Pokiaľ je odpor menší ako 10 Ω, bzučák trvale zní.
Pokiaľ je odpor>50 Ω bzučák bude ticho.
Upozornenie na otvorený okruh : Pokiaľ je odpor>50 Ω, bzučák trvale zní.
Pokiaľ je odpor<10 Ω, bzučák bude ticho.
- Ochrana proti preťaženiu : 1000 V

- 15. test diód :
Rozlíšenie 0.0001V
Poznámka
Kontrolné napätie je približne 3V a merateľná hodnota poklesu dopredného napätia PN
prechodu je približne<=3V. Keď je aktivovaný bzučák, krátke pípnutie indikuje normálnosť
spojenia PN prechodu, nepretržité pískanie označuje skrat PN prechodu.
Typické napätie kremíkového PN prechodu je približne 0,5 až 0,8 V.

- pracovná teplota : 0°C – 40°C (32°F – 104°F)
- skladovacia teplota : -10°C – 50°C (14°F – 122°F)
- relatívna vlhkosť :<=75% pri 0°C – 30°C,<=50% pri 30°C – 40°C
- teplotný koeficient : 0,1x (špecifikovaná presnosť)/°C (<18°C alebo>=28°C)
- elektromagnetická kompatibilita :
RF =1V/m, celková presnosť = špecifikovaná presnosť + 5% rozsahu
RF>1V/m, žiadny špecifikovaný výpočet
- napájanie : AC 100V / 120V / 220V / 240V, 47 - 63Hz
- použitá ochranná poistka pre napájacie napätie 220 až 240V/AC : T125mA/250V
- rozmery : 320mm x 265mm x 110mm
- bezpečnostná norma : IEC 61010 : CAT II 600V

Obsah balenia :

- návod na obsluhu, anglicky, česky : 1ks
- testovacie káble : 1 sada
- krokodílové svorky : 1 sada
- teplotný snímač typu K : 2ks
- napájací kábel (AC 220V) : 1ks
- aplikácia na CD : 1ks
- USB kábel : 1ks
