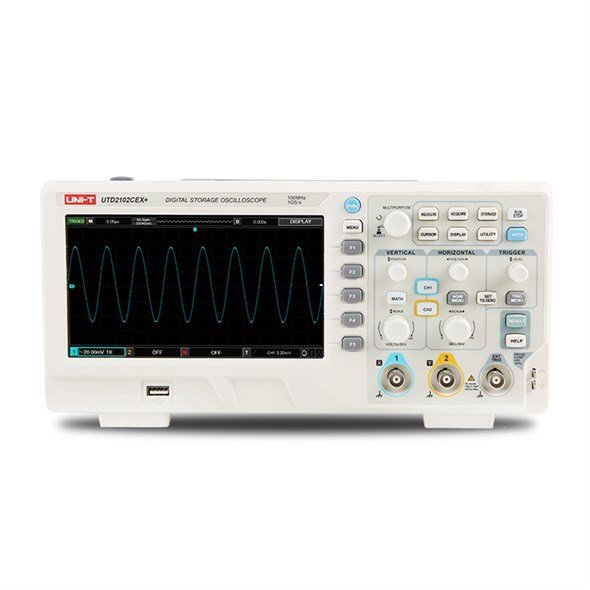

UNI-T UTD2102CEX+ - Osciloskop 100 MHz

Osciloskop UTD2102CEX+ je multifunkčný, vysoko výkonný stolný digitálny osciloskop zo série UTD2000CEX+, ktorý je ľahko ovládateľný, s veľmi dobrými technickými špecifikáciami, s dvoma analógovými vstupnými kanálmi, ktorý ponúka šírku pásma 100 MHz so vzorkovaním 1 GS/s. Je vybavený sedempalcovým farebným TFT displejom s rozlíšením 800 x 480 pixelov.

Osciloskop má internú pamäť s hĺbkou 64 kpts a rýchlosť zachytávania kriviek podľa CEX-II je až 20 000 wfms/s a umožňuje automatické meranie až 34 parametrov signálu a prácu s matematickými operáciami medzi signálmi.
Jednoduchý čelný panel s jasne označenými funkciami pre základné operácie, meradlo a umiestnenie jednotlivých kanálov umožňuje využitie návykov získaných pri používaní tradičných prístrojov, a preto je možné osciloskop používať bez potreby sa čokoľvek zložito učiť, a je možné s ním pracovať dlhú dobu bez únavy. Navyše je možné stlačením tlačidla AUTO jednoducho prístroj nastaviť.

Osciloskop podporuje USB úložisko a vďaka funkcii USB OTG si môžete namerané hodnoty uložiť na USB flash disk. Tiež podporuje komunikáciu s PC pomocou funkcie Plug and play USB. Možnosť stiahnutia softvéru pre prepojenie s PC a aktualizáciu firmvéru zo stránok výrobcu:
https://instruments.uni-trend.com/digital-oscilloscopes/947.html

Zo stránok výrobcu si môžete stiahnuť datasheet: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf

Parametre produktu :

- šírka pásma: 100MHz
- počet kanálov: 2
- vstupná väzba: (1M?±2%)//(24pF±3pF)
- vstup kompenzovaného signálu: v rozsahu 3Vpp/1kHz
- max. vstupné napätie: 400Vpk, prechodové max. 1000Vpk
- vzorkovanie: 1GS/s
- rozsah casovej zakladne: 2ns/div až 50s/div
- čas nábehu:<= 3,5ns
- vertikalna os: 1mV/div až 20V/div (1M?), každý kanál má samostatné vertikálne menu
- vertikálne rozlíšenie: 8 bit
- presnosť zosilnenia DC: ±3%
- dĺžka uloženého záznamu: 2 x 512k vzorkovacích bodov
- hĺbka pamäte: jeden kanál 64kpts, dva kanály 2 x 32kpts
- spúšťanie: Edge, Pulse, Video, Slope, Alternating Spúšť.
- matematicke operacie s priebehmi: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
- automatické meranie parametrov signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, Prekmit, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- počet meraní: 5 súbežných meraní
- štatistické meranie: priemer, Max, Min, štandardná odchýlka, počet meraní
- frekvenčný čítač: 6 bitov
- štandardné rozhranie: USB-Host, USB-Device, LAN, AUX (Trig Out, Prejdenie/Neprejdenie)
- softvérové tlačidlá na obrazovke
- softvérová klávesnica na obrazovke na pomenovanie ukladaných súborov
- počet ukladaných súborov do pamäte osciloskopu/na USB flash disk: 20/200
- uloženie aktuálnej obrazovky vo formáte BMP na USB flash disk
- viacjazyčné menu (okrem iného anglicky, nemecky, francúzsky, portugalsky, španielsky, rusky)


Technické parametre :

- displej: TFT, uhlopriečka 178mm (7 palcov) , 800 x 480 pixelov x RGB, max. jas typicky 300nit
- kalibračný interval: 1 rok
- napájanie: 100V-240V AC, 45 až 440Hz
- spotreba: max. 100VA
- pracovná teplota okolia: 0°C až +40°C
- pracovná vlhkosť okolia:<35°C:<=90%RH, 35°C až 40°C:<=60%RH
- pracovná nadmorská výška: max. 2000m
- skladovacia teplota: -20°C až +40°C
- rozmery (š x v x h): 306 x 138 x 124 mm
- hmotnosť: Netto 2,5kg, Brutto 3kg


Obsah individuálneho balenia :

- osciloskop UTD2102CEX+: 1ks
- sonda 100MHz UT-P04 (s kompenzáciou a prepínateľným deličom 1x,10x): 2ks
- oddeliteľný trojžilový napájací kábel: 1ks
- kábel USB UT-D14: 1ks
- rýchly návod na inštaláciu s odkazom na stránky výrobcu
- návod na použitie
