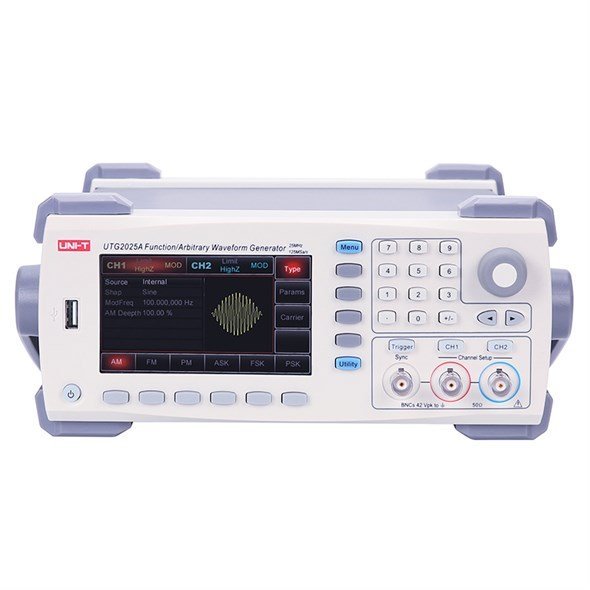

UNI-T UTG2025A - Generátor 1 µHz–25 MHz (sínus)

Generátor funkcií / ľubovoľných priebehov UTG2025A je moderný dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1uHz. K dispozícii je modulácia signálov rôznymi moduláciami ako AM, PM, FM, ASK, FSK atď. z interného alebo externého zdroja, lineárnym a logaritmickým rozmietaním. Panel je ergonomicky skonštruovaný pre ľahké ovládanie. Využitie generátora sa predpokladá pri návrhu, testovaní, riešení problémov a oprave elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v mobilných a bezdrôtových systémoch, rozhlasových, televíznych a rozhlasových systémoch; testovanie polovodičových súčiastok atď. Vďaka technológii DDS je schopný generovať signály presné a čisté s minimálnym skreslením. Používateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie. Má rozhranie USB a výkonný softvér na prenos údajov do počítača. Má vynikajúci pomer cena/výkon a množstvo funkcií.


Parametre produktu :

- dvojkanálový generátor - 2 ekvivalentné, na sebe nezávislé kanály
- digitálna syntéza signálov DDS
- generovanie sínusových signálov s frekvenciou 1uHz až 25MHz
- generovanie obdĺžnikových signálov s frekvenciou 1uHz až 5MHz
- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, rampa, trojuholník, puls, šum, DC, ľubovoľný)
- typy modulácia AM, FM, PM, ASK, FSK, PSK, PWM signálov z interného aj externého zdroja
- podpora výstupu sweep a burst signálov
- podporuje spúšťanie vnútornej / vonkajšej / manuálnej spúšte
- 6-bitové vysoko presné meranie frekvencie až do 200MHz externých TTL kompatibilných signálov
- výstupná amplitúda signálu až 10Vpp na impedancii 50 Ω alebo až 20Vpp v režime vysokej impedancie
- vzorkovacia frekvencia 125M/s a 14-bitové vertikálne rozlíšenie
- možnosť uložiť až 16 skupín premenlivých digitálnych vlnení
- rozhranie USB na čelnom paneli pre zadanie priebehov
- rozhranie USB Host na zadnom paneli, výkonný softvér pre PC
- konektor LAN na zadnom paneli pre aktualizáciu firmwaru
- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
- systémová nápoveda
- farebný displej TFT LCD displej s uhlopriečkou 4,3" a vysokým rozlíšením


Technické parametre :

- výstupné kanály: 2
- vzorkovacia frekvencia: 125MS/s
- výstupná frekvencia: až 25MHz
- frekvenčné rozlíšenie: 1uHz
- vertikálne rozlíšenie: 14 bits
- hĺbka pamäte: 8 kpts
- dĺžka vlny ľubovoľného tvaru: 8pts ~ 8kpts
- typy a kmitočty generovaných signálov:
sínusový: od 1uHz do 25MHz
obdĺžnikový: od 1uHz do 5MHz
rampa (pila): od 1uHz do 400kHz
puls: od 1uHz do 5MHz
ľubovoľný: od 1uHz do 5MHz
šum: 25MHz (-3dB)
DC
- rozsah amplitúdy: 1mVpp až 10Vpp(50?), 2mVpp až 20Vpp(High Z)
- typy modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, Sweep
- meranie frekvencie signálov kompatibilných s TTL: áno, v rozmedzí 100mHz - 200MHz s presnosťou ±51 ppm
- výstupná impedancia: nastaviteľná od 1 Ω až do 1k?, alebo High Z, továrne nastavenie 50≤ br />- ochrana proti skratu na výstupe: áno
- celk. harmon. skreslenie 20kHz, 1Vpp (typická hodnota):<0,2%
- rýchlosť starnutia v prvom roku: 1 ppm
- koeficient závislosti na teplote: ±0,5 ppm/°C
- teplotný koeficient:<2 ppm/°C
- displej: TFT LCD displej 64K, s uhlopriečkou 4,3", WVGA (480 x 272 pixelov)
- rozhranie USB device: áno
- napájanie: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II
- spotreba:<40W
- poistka: tavnou poistkou 250 V, T2 A
- hmotnosť: 3,2kg
- rozmery: 265 x 110 x 320mm
- farba výrobku: biela a sivá


Obsah individuálneho balenia :

- generátor funkcií UTG2025A: 1ks
- napájací kábel: 1ks
- kábel rozhrania USB: 1ks
- kábel BNC-BNC: 2ks
- CD so softvérom pre PC: 1ks
- český a anglický manuál: 1ks
