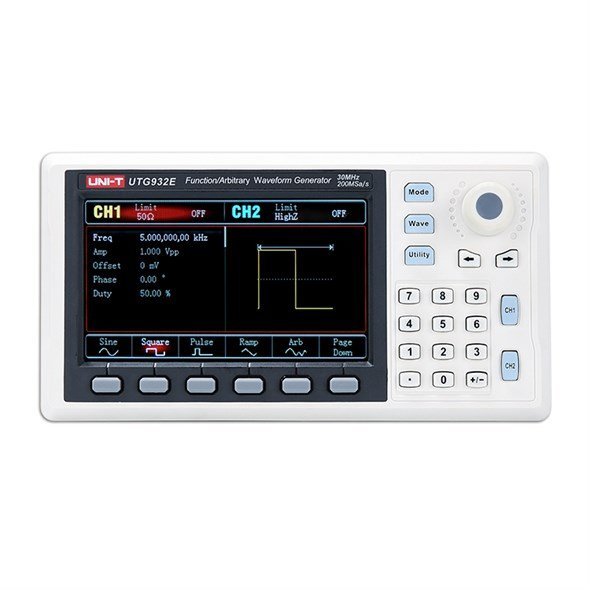

UNI-T UTG932E - Generátor 1µHz–30MHz

Generátor funkcií (ľubovoľných priebehov vln) UTG932E zo série UTG900E je dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného signálu ľubovoľných tvarov vlny s rozlíšením 1uHz a nízkym skreslením. K dispozícii je modulovanie signálov rôznymi moduláciami ako AM, PM, FM, FSK z interného alebo externého zdroja, lineárnym a logaritmickým frekvenčným rozmietaním.

Generátor má miniaturný rozmery – do dlane, je vysoko výkonný, s vynikajúcimi technickými parametrami a pritom je nákladovo efektívny.

Panel generátora je ergonomicky skonštruovaný pre jednoduché ovládanie. Grafický LCD TFT displej s uhlopriečkou 4,3 palca vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie.

Využitie generátora sa predpokladá pri výuke, návrhu, testovaní, riešení problémov a opravách elektronických a elektroakustických zariadení; testovaní polovodičových súčiastok atď.

Má rozhranie USB a výkonný softvér na prenos údajov do počítača. Má vynikajúci pomer cena/výkon a množstvo funkcií.

Z webových stránok výrobcu si môžete stiahnuť anglický datasheet:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf

prípadne anglickú používateľskú príručku:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf


Parametre produktu :

- dvojkanálový generátor s digitálnou syntézou signálu DDS
- generovanie sínusových signálov s frekvenciou 1uHz až 30MHz
- generovanie obdĺžnikových signálov s frekvenciou 1uHz až 15MHz
- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, trojuholník, impulz, šum, DC, ľubovoľný)
- typy modulácie AM, FM, PM, FSK signálov z interného aj externého zdroja
- podpora výstupu frekvenčne rozmietaných signálov
- podporuje spúšťanie vnútornej / vonkajšej / manuálnej spúšte
- 6-bitové vysoko presné meranie frekvencie externých TTL kompatibilných signálov v rozsahu 100mHz až 100MHz
- výstupná amplitúda signálu až 10Vpp na impedancii 50 Ω alebo až 20Vpp v režime vysokej impedancie
- vzorkovacia frekvencia 200MSa/s a 14-bitové vertikálne rozlíšenie
- uloženie náhodných vlnení s dĺžkou až 4kpts bodov
- z výroby uložených 24 druhov vlnových priebehov nezávislých na napájaní
- rozhranie USB s výkonným softvérom pre PC
- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
- systémová nápoveda
- farebný displej TFT LCD displej s uhlopriečkou 109mm (4,3 palce), 480 x 272 pixelov


Technické parametre:

- výstupné kanály: 2
- vzorkovacia frekvencia: 200MSa/s
- výstupná frekvencia: až 30MHz
- frekvenčné rozlíšenie: 1uHz
- vertikálne rozlíšenie: 14 bits
- hĺbka pamäte: 8 kpts
- typy a frekvencie generovaných signálov:
sínusový: od 1uHz do 30MHz
obdĺžnikový: od 1uHz do 15MHz
rampa (pila): od 1uHz do 400kHz
impulz: od 1uHz do 15MHz
ľubovoľný: od 1uHz do 10MHz
biely Gaussov šum: 30MHz
- DC Posun signálu (peak AC+DC): ± 5V (50 ?), ± 10V (high resistence)
- minimálny čas nábehu/sestupu signálu: typicky<20ns
- rozsah amplitúdy pre signály<= 10MHz: 1mVpp až 10Vpp; (50?)
- rozsah amplitúdy pre signály<= 60MHz: 1mVpp až 5Vpp; (50?)
- typy modulácie: AM, FM, PM, FSK, Sweep (rozmietanie)
- výstupná impedancia: nastaviteľná od 1 Ω až do 1k?, alebo High Z
- továrenské nastavenie impedancie: High Z
- ochrana proti skratu na výstupe: áno
- celk. harmon. skreslenie (pre DC až 20kHz, 1Vpp, typ. hodnota):<0,2%
- presnosť do 90 dní: ±50 ppm (18°C až 28°C)
- presnosť do 1 roku: ±100 ppm (18°C až 28°C
- displej: farebný TFT LCD displej s uhlopriečkou 4,3", 480 x 272 pixelov
- rozhranie USB device: áno
- napájanie: DC 5V, 2A
- spotreba: max. 10W
- chladenie: prirodzené
- pracovná teplota okolia: 0°C až +40°C
- pracovná vlhkosť okolia:<+35°C:<= 90%RH, +35°C až +40°C:<= 60%RH
- pracovná nadmorská výška: max. 2000m
- hmotnosť (netto): 0,33kg
- hmotnosť (brutto): 0,77kg
- rozmery: 172 x 90 x 68mm


Obsah individuálneho balenia :

- generátor funkcií UTG932E: 1ks
- napajaci adapter AC/100 až 240V//DC/5V/2A: 1ks
- kábel rozhrania USB (UT-D14): 1ks
- kabel BNC-krokodílka (UT-L02): 1ks
- kabel BNC-BNC 1m (UT-L45): 1ks
- užívateľský manuál: 1ks
