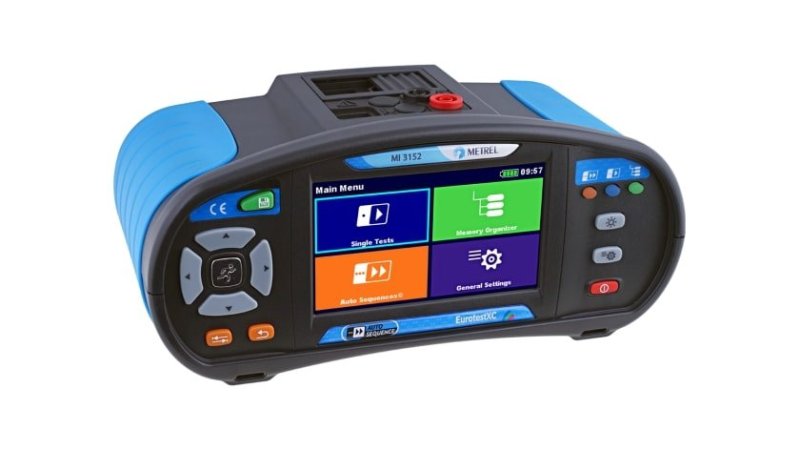

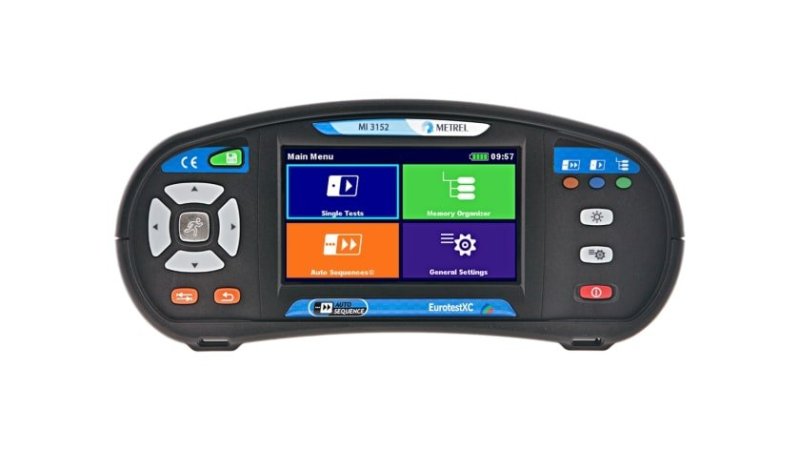

Metrel MI 3152 EurotestXC ST - Tester elektrických inštalácií a bleskozvodu meranie izolačných odporov do 999 MΩ

MI 3152 ST EurotestXC patrí do novej generácie multifunkčných testerov Metrel. Dobre známe funkcie ako kompletný test bezpečnosti inštalácií podľa IEC / EN 61557 a automatizované postupnosti AUTO SEQUENCE pre siete TN, TT a IT sú spravované cez úplne nové používateľské rozhranie založené na veľkom farebnom dotykovom displeji. V porovnaní so sadou Euro Set má menej príslušenstva, prístroj ako taký je rovnaký.

Funkcie prístroja:

Meranie izolačných odporov

Izolačné odpory môžu byť merané napätím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 999 MΩ. Je možné nastaviť hraničnú hodnotu izolačného odporu.

Meranie spojitosti

Skratový prúd pri meraní spojitosti je minimálne 200 mA. Meranie prebieha s automatickým prepólovaním skúšobného prúdu. Je možné vykompenzovať odpor prívodnýchvodičov. Možno nastaviť hraničnú hodnotu prechodového odporu.

Vodivé spojenie - slúži na "pískanie" obvodov, hľadanie skratov a pod. EurotestXC v tejto funkcii pracuje ako ohmmetr s meracím prúdom približne 7 mA.

Meranie v IT sieťach

Možno vykonávať test strážcov izolácií a meranie únikového prúdu pri stave jednej poruchy.

Test prúdových chráničov

Možno testovať prúdové chráničky typu AC, A, F, B, B+, PRCD, PRCD-2p, PRCD-3p, PRCD-S, PRCD-S+, PRCD-K, EV RCD, MI RCD štandardné a selektívne so menovitým rozdielovým prúdom 10 mA až 1000 mA. Test možno vykonávať ako manuálne, tak automaticky a každý test možno vykonať ako kladnou, tak zápornou poluvlnou. Pri teste sa vykonáva porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas možno merať týmito násobkami I?N: 1/2, 1, 2 a 5. Ďalej možno merať spúšťací rozdielový prúd I? postupne rastúcim prúdom a dotykové napätie bez vybavenia chráničky.

Meranie skutočnej impedancie poruchovej slucky/siete a skratového prúdu, meranie úbytku napätia ?U%

Prístroj meria skutočnú impedanciu poruchovej slucky a siete (vrátane impedancie medzi dvoma fázami!). Prístroj umožňuje merať v obvode s prúdovým chráničom bez vybavenia.

EurotestXC má v pamäti uloženú rozsiahlu tabuľku poistiek, ktorá v kombinácii s nastaviteľným koeficientom pre výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na jistenie obvodu.

Meranie zemných odporov a rezistivity pôdy

Prístroj umožňuje merať trojvodičovou metódou alebo dvoma klešťovými prístrojmi bez rozpájania meraného obvodu a bez zatláčania sond! Ďalej je možné merať rezistivitu pôdy.

Prúd, únikový prúd

Meria sa klešťovým prístrojom; je zobrazovaná skutočná efektívna hodnota TRMS.

Meranie prierazného napätia varistorov (prepäťových ochran)

Je možné merať prierazné napätie rôznych prepäťových ochran v rozsahu 50 ÷ 1000 V.

Výkon, účinník, celkové harmonické skreslenie, harmonické zložky

P, S, Q, PF, THDu, THDi, h0 ÷ h11

Meranie osvetlenia

Osvetlenie je možné merať pomocou externej sondy.

Vyhľadávač

Slúži na vyhľadávanie vodičov, poistiek, na určovanie prúdových okruhov a pod. Ako vysielač slúži EurotestXC, ako prijímač bezkontaktná sonda R10K (Vyhľadávač).

Poradie fáz

Prístroj indikuje poradie fáz a ďalej chybové stavy (napr. neprítomnosť niektorého fázového napätia).

Test prítomnosti napätia na ochrannom vodiči

Prístroj automaticky testuje, či nie je na PE prítomné nebezpečné napatie.

Monitor napätia na svorkách

Priebežne zobrazuje napätie medzi jednotlivými svorkami a informuje o tom, ktoré svorky sú pre dané meranie použité.

Grafická funkcia pomoci

Zobrazí na displeji možnosti pripojenia prístroja k meranému objektu a ďalšie pomocné informácie.

Ukladanie výsledkov do pamäte a prenos do PC

Do pamäte EurotestuXC sa dajú ukladať výsledky merania a neskôr ich vyvolať na displeji alebo preniesť do PC pomocou dodávaného softvéru Metrel ES Manager v rozšírenej verzii, ktorý je v češtine! Pred meraním sa navyše pomocou tohto softvéru dá vytvoriť presná štruktúra meranej inštalácie a tú preniesť do Eurotestu. Nasledujúca revízia a ukladanie výsledkov do pamäte sa tým urýchli. Rozšírená verzia softvéru umožňuje navyše tlač protokolov revíznych správ.

Ďalšie vlastnosti:

• AUTO SEQUENCE® - automaticky vykonáva výrobcom preddefinované meracie postupy
• Automatické testy AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT
• EurotestXC má slovenské menu.
• Port RS 232 i USB na pripojenie k PC; údaje je možné prenášať aj pomocou vstavaného modulu Bluetooth.
• PC softvér EuroLink PRO v slovenskej verzii je súčasťou dodávky.
• Súčasťou dodávky je aj kalibračný list od výrobcu, rovnako v slovenčine.
• Na napájanie je možné použiť akumulátory a nabíjať ich priamo v prístroji. Akumulátory i nabíjačka sú súčasťou dodávky.
• Aplikácia EuroLink Android (voliteľné príslušenstvo).
• Veľmi malé rozmery a hmotnosť.
• Rozsiahle príslušenstvo je súčasťou dodávky.
• Testovanie nabíjacích staníc pre elektromobily pomocou EVSE adaptéra A1532

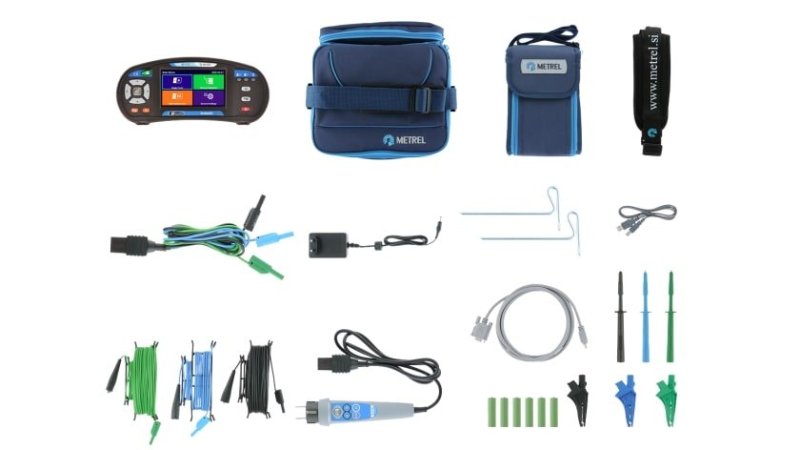

Rozsah dodávky:

• Prístroj EurotestXC MI 3152
• Plug commander 1,5 m
• Meracie vedenie 3 x 1,5 m
• Sieťový adaptér + 6 ks NiMH aku, typ AA
• Meracie hroty, 3 ks
• Krokodílka, 3 ks
• Sada na meranie zemných odporov 20 m
• kábel USB
• kábel RS232 - PS/2
• Brašňa
• Remienok
• Licencia pre základný PC softvér Metrel ES Manager
• Dokumentácia v češtine
• Kalibračný list
• Záručný list
• Kartónový obal
