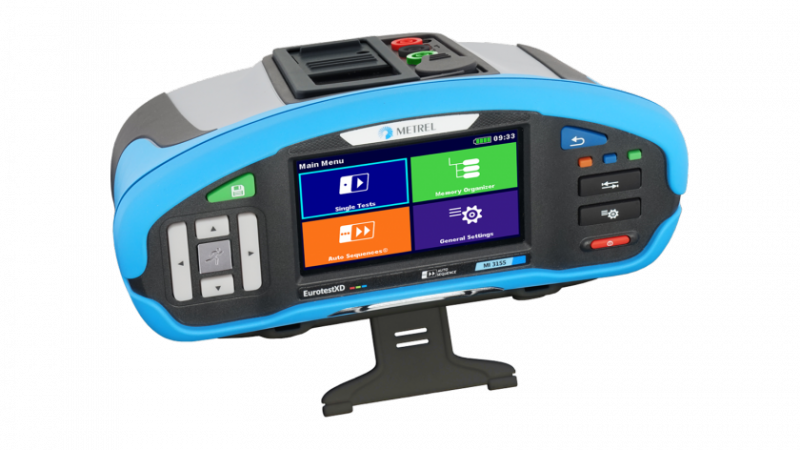

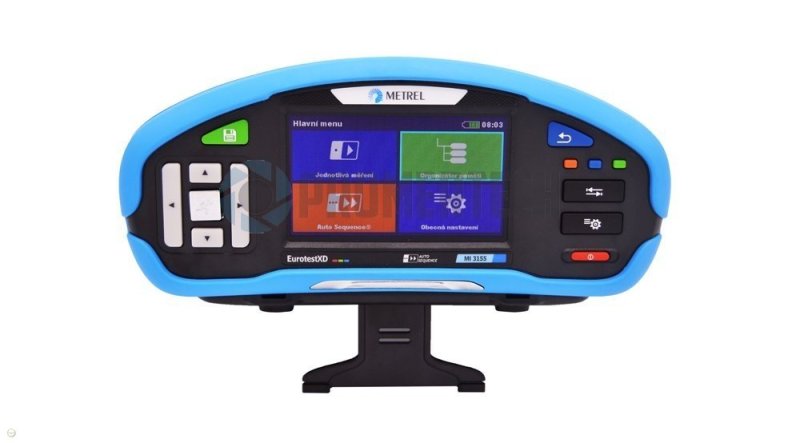

Metrel MI 3155 EurotestXD ST - Tester elektrických inštalácií Izolačné odpory do 19

MI 3155 ST Eurotest XD je najnovšia vlajková loď medzi Metrel multifunkčnými testermi bezpečnosti elektrických inštalácií. Prístroj je špeciálne určený na testovanie v priemyselnom prostredí. Od iných testerov sa MI 3155 odlišuje predovšetkým ergonomickým dizajnom a intuitívnym používateľským rozhraním, vrátane organizéra pamäte a plne programovateľnými sekvenciami AUTO SEQUENCE, s ovládaním cez veľký farebný dotykový displej.

Funkcie prístroja:

Meranie spojitosti Meracie prúd je 200 mA DC s automatickou zmenou polarity. Možno merať dvojvodičovo alebo štvorvodičovo, odpor meracích vedení možno kompenzovať. Rozsah merania je do 20 Ω. Vodivé spojenie - slúži na "pískanie" obvodov, hľadanie skratov a pod. EurotestXD v tejto funkcii pracuje ako ohmmetr s meracím prúdom asi 7 mA. Meranie izolačných odporov Izolačné odpory môžu byť merané napätím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 999 MΩ alebo napätím 2500 V až do hodnoty 19,99 GΩ. Je možné nastaviť hraničnú hodnotu izolačného odporu. EurotestXD umí aj diagnosticke testy izolácií - dielektrický absorpčný pomer DAR a polarizačný index PI. Tie sú vypočítávané z nameraných hodnôt izolačného odporu. V prístroji je aj funkcia merania prepäťových ochran (varistorov) postupne narústajúcim napätím (meracie prúd 1 mA).

Test prúdových chráničov

Možno testovať prúdové chráničky typu AC, A, F, B, B+, EV RCD, MI RCD, PRCD, PRCD-K, PRCD-S štandardný a selektívny s menovitým rozdielovým prúdom 10 mA až 1000 mA. Test možno vykonávať ako manuálne, tak automaticky a každý test možno vykonať celou sínusovkou, kladnou alebo zápornou poluvlnou, niektoré merania aj jednosmerným prúdom. Pri teste je vykonávané porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas možno merať týmito násobkami I?N: 1/2, 1, 2 a 5. Ďalej možno merať spúšťací rozdielový prúd I? postupne narústajúcim prúdom a dotykové napätie bez spustenia chrániča.

Meranie impedancie poruchovej slučky/siete a skratového prúdu, meranie úbytku napätia ?U%

Prístroj meria impedanciu poruchovej slučky a siete (vrátane impedancie medzi dvoma fázami!). Prístroj umožňuje merať v obvode s prúdovým chráničom bez spustenia. Meranie je možné vykonať trojvodičovo alebo štvorvodičovo.

Pre presné meranie možno pripojiť A1143 - EURO Z 290 A.

EurotestXD má v pamäti uloženú rozsiahlu tabuľku poistiek, ktorá v kombinácii s nastaviteľným koeficientom pre výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na jistenie obvodu.

Meranie napätia, kmitočtu a sledu fází

Meria jednofázovo alebo trojfázovo, DC alebo AC v rozsahu 14 až 500 Hz.

Meranie prúdu, únikového prúdu

Meria sa pomocou prúdových klieští prechádzajúci prúd alebo únikový prúd.

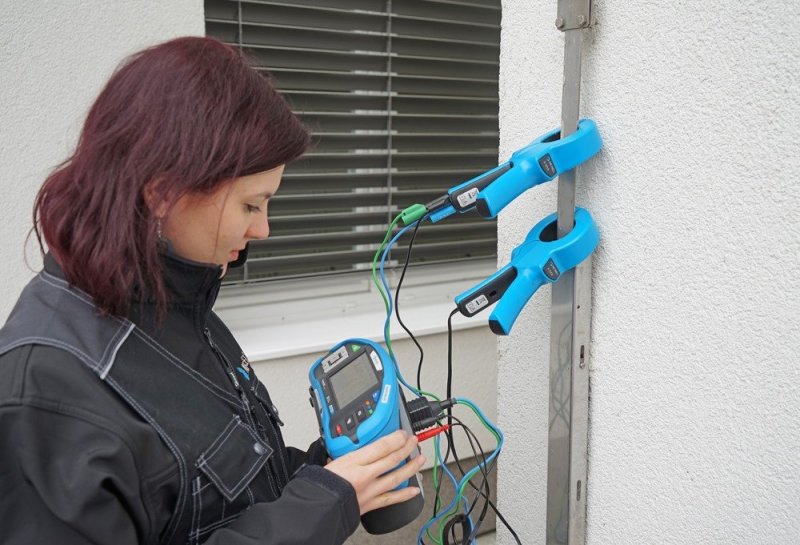

Meranie zemných odporov a rezistivity pôdy

Prístroj umožňuje merať trojvodičovou metódou alebo dvoma klieští bez rozpájania meraného obvodu a bez zatláčania sond! Ďalej sa dá merať rezistivita pôdy.

Meranie výkonu

Vie merať výkon činný, zdánlivý, jalový ďalej účinník a tiež celkové harmonické skreslenie napätia i prúdu a hodnoty jednotlivých harmonických zložiek napätia i prúdu až do 11. harmonickej.

Meranie v izolovaných sieťach

Meria unikajúci prúd pri stave jednej poruchy (ISFL) a prahový izolačný odpor pre kontrolu hlídačov izolačného stavu.

Meranie osvetlenia

Meria pomocou externej sondy.

Meranie času vybijania

Pre kontrolu poklesu napätia na svorkách strojov po ich vypnutí.

Ukladanie výsledkov do pamäte a prenos do PC

Do pamäte EurotestuXD sa dajú ukladať výsledky merania a neskôr ich vyvolať na displeji alebo preniesť do PC pomocou dodávaného softvéru.

Ďalšie vlastnosti

• AUTO SEQUENCE® - automaticky vykonáva výrobcom alebo používateľom vopred definované meracie postupy
• Automatické testy AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT
• EurotestXD má slovenské menu
• Funkcia pomoci zobraziteľná na displeji
• Komunikácia s PC, tabletom alebo telefónom pomocou vstavaného modulu Bluetooth
• PC softvér Metrel ES Manager
• Súčasťou dodávky je aj kalibračný list od výrobcu, rovnako v slovenčine.
• Napájanie vstavaným Li-Ion akupackom, nabíjačka súčasťou dodávky.
• Aplikácia aMESM pre Android
• Malé rozmery a hmotnosť.
• Rozsiahle príslušenstvo je súčasťou dodávky.
• Testovanie nabíjacích staníc pre elektromobily pomocou EVSE adaptéra A1532

Rozsah dodávky:

Prístroj EurotestXD MI 3155 Li-Ion akupack 4400 mAh nabíjací zdroj 12 V / 3 A Plug commander 1,5 m merací kábel štvorvodičový, 1,5 m merací kábel trojvodičový, 1,5 m merací kábel dvojvodičový, 2,5 kV, 1,5 m Meracie hroty, 4 ks (čierny, modrý, zelený, červený) Krokodílka, 6 ks (čierna 2 ks, modrá, zelená, červená 2 ks) sada na meranie zemných odporov 20 m kábel USB Brašňa Remienok na zavesenie prístroja na krk Základná licencia PC softvér MES Manager BASIC Dokumentácia v češtine Kalibračný list Záručný list Kartónový obal
